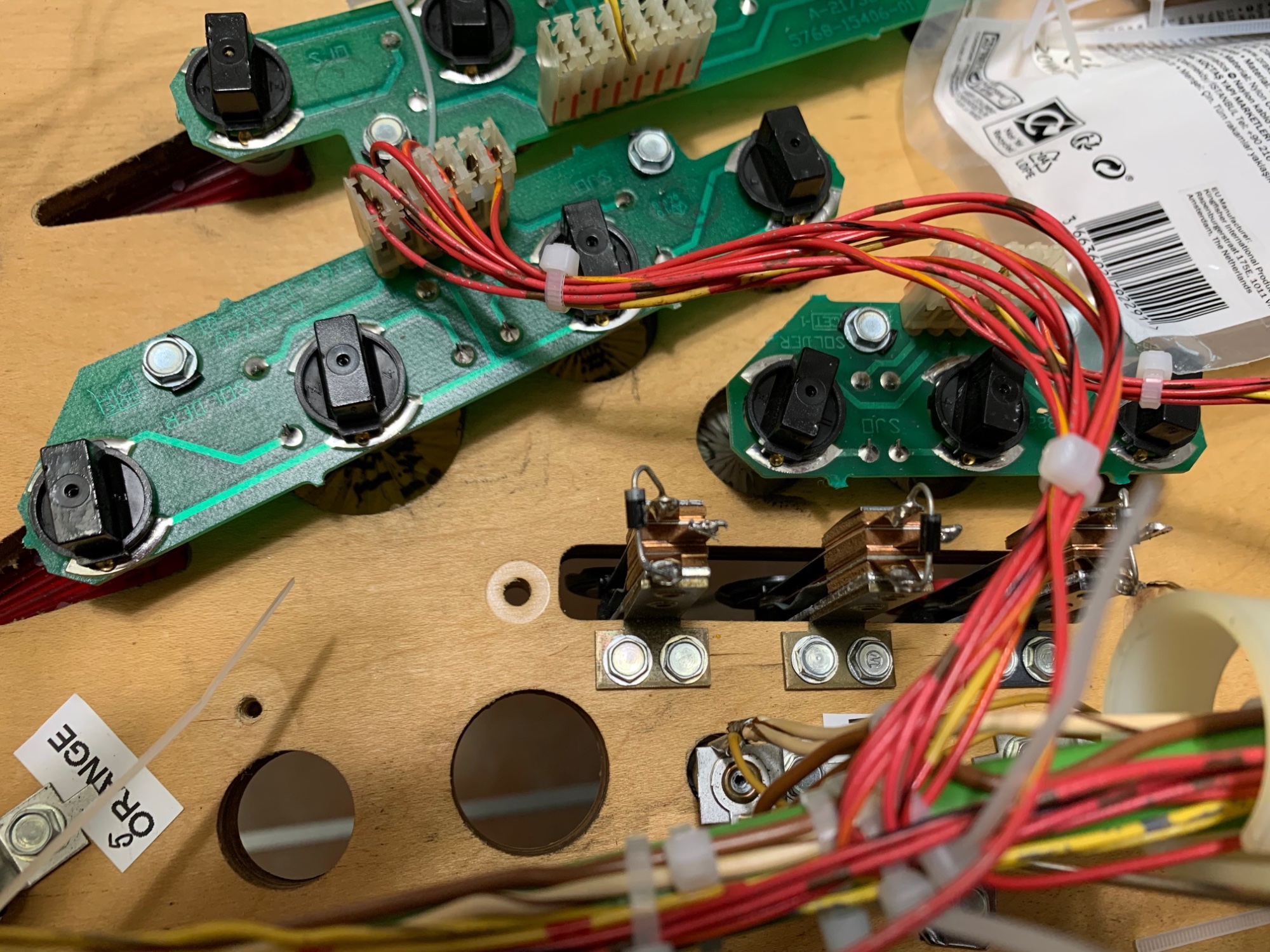

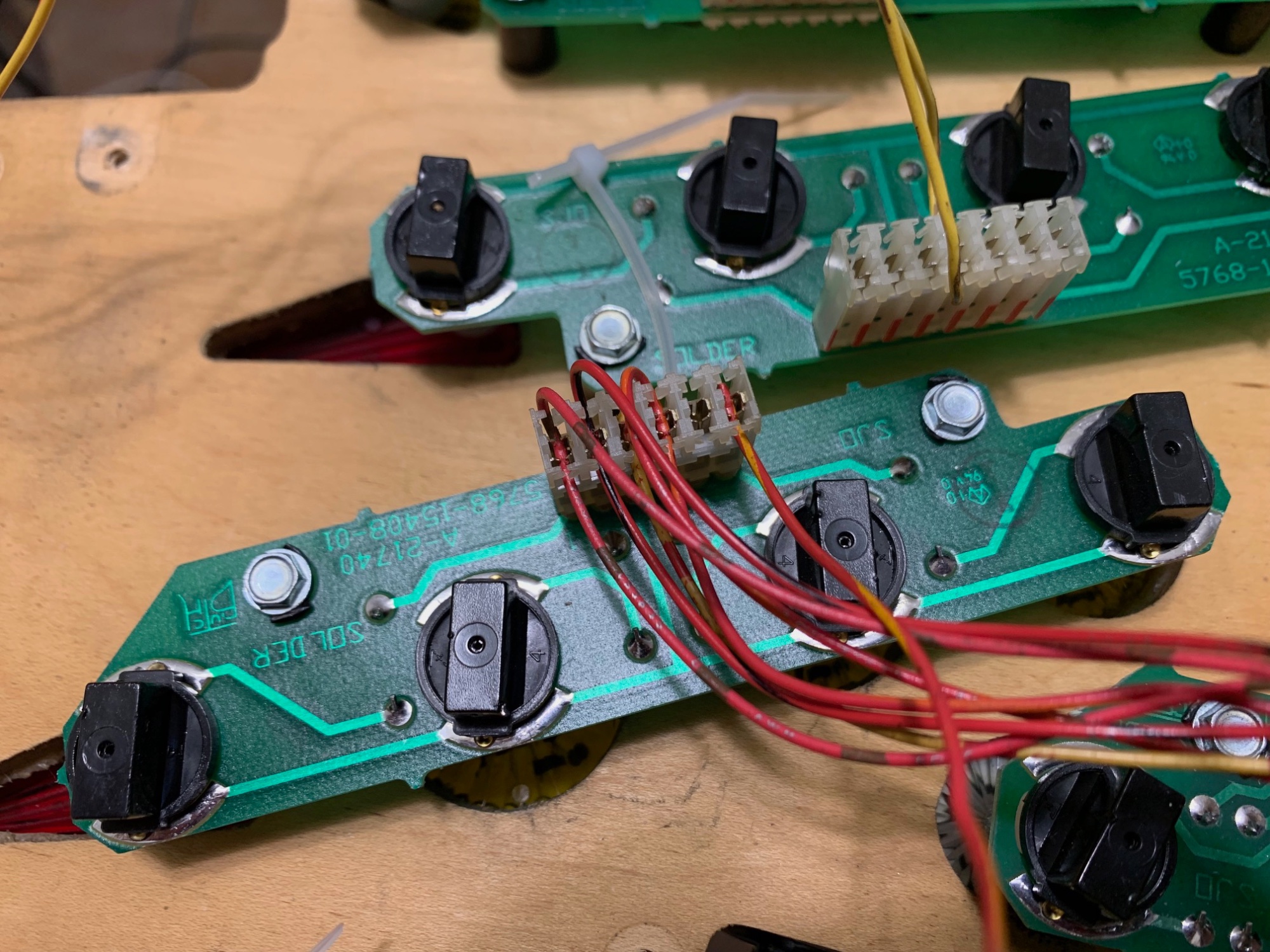

les 3 fils de ligne remontent ensuite vers le fond du plateau qui devront être cablés sur le connecteur du fronton.

On continue en cablant le bout du fils Rouge-Orange qui cablera la lampe 24

le connecteur de cette plaque ayant tous les fils installé, nous pouvons mettre les brides définive jusqu'au toron principal.

Ensuite, nous allons cabler le lampe 86 (extra-ball)

Enfin, nous allons brider le toron en rangeant les cables, pour qu'ils soient bien tendus et bien répartis sur le toron, il ne doit pas y avoir de torsades, bien tendre et ranger équitablement chaque cable, tout l'aspect final du toron va se jouer à ce moment précis.

Sur certains endroit des cables, si ils viennent de recup d'anciens flips, il y aura des marquages de la gaine à cause des anciens sertissages.

Il est préférable de protéger les cables à l'aide de gaines thermo-retractable de la couleur du cable de préférence en
choisissant la taille à plus juste.

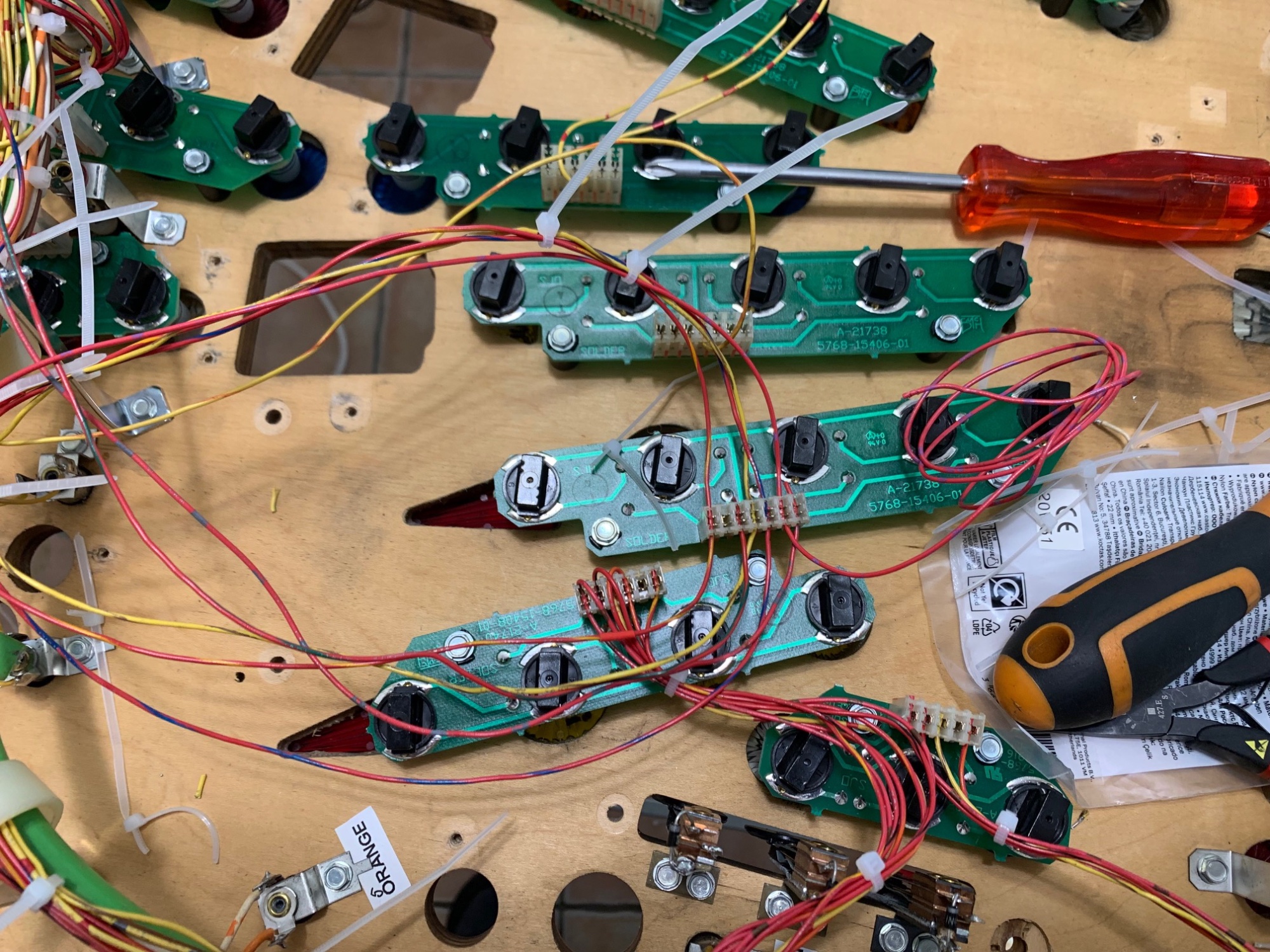

On continue en créant la grande boucle du connecteur suivant.

On place le debut des cables :

- Rouge-vert

- Rouge-Gris

La Ligne numéro 7 me pose problème car elle est cablée dans l'autre sens.

Afin de faciliter le montage, on va cabler la ligne 7 en sens inverse en démarrant de 2 sur mon schéma et en terminant vers 8, sinon, cela sera compliqué. nous câblons donc le 7 à partir du milieu du cable que nous avons.

On prepare le cable Rouge violet qui vient du fond du plateau et on laisse environ 20cm.

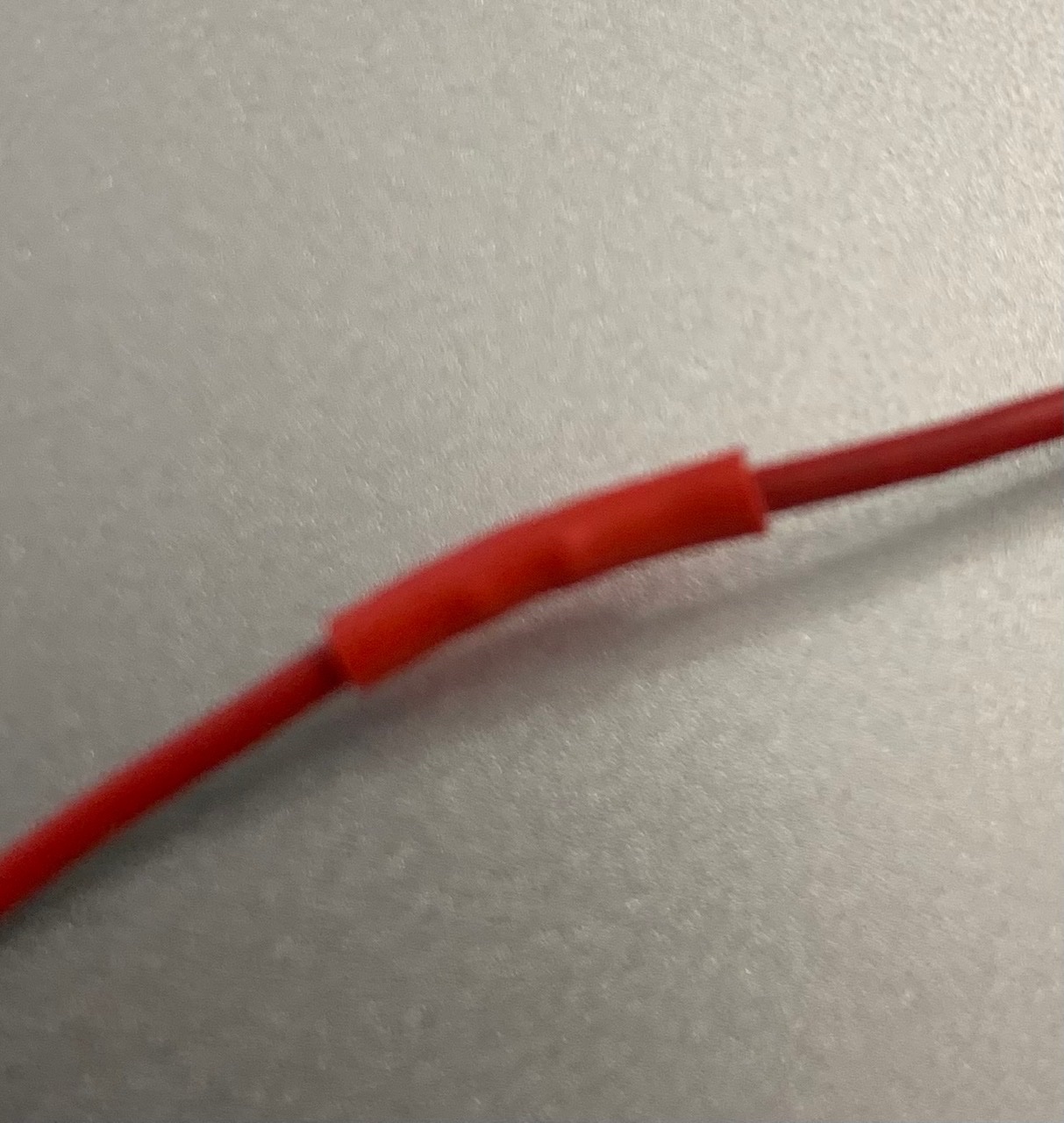

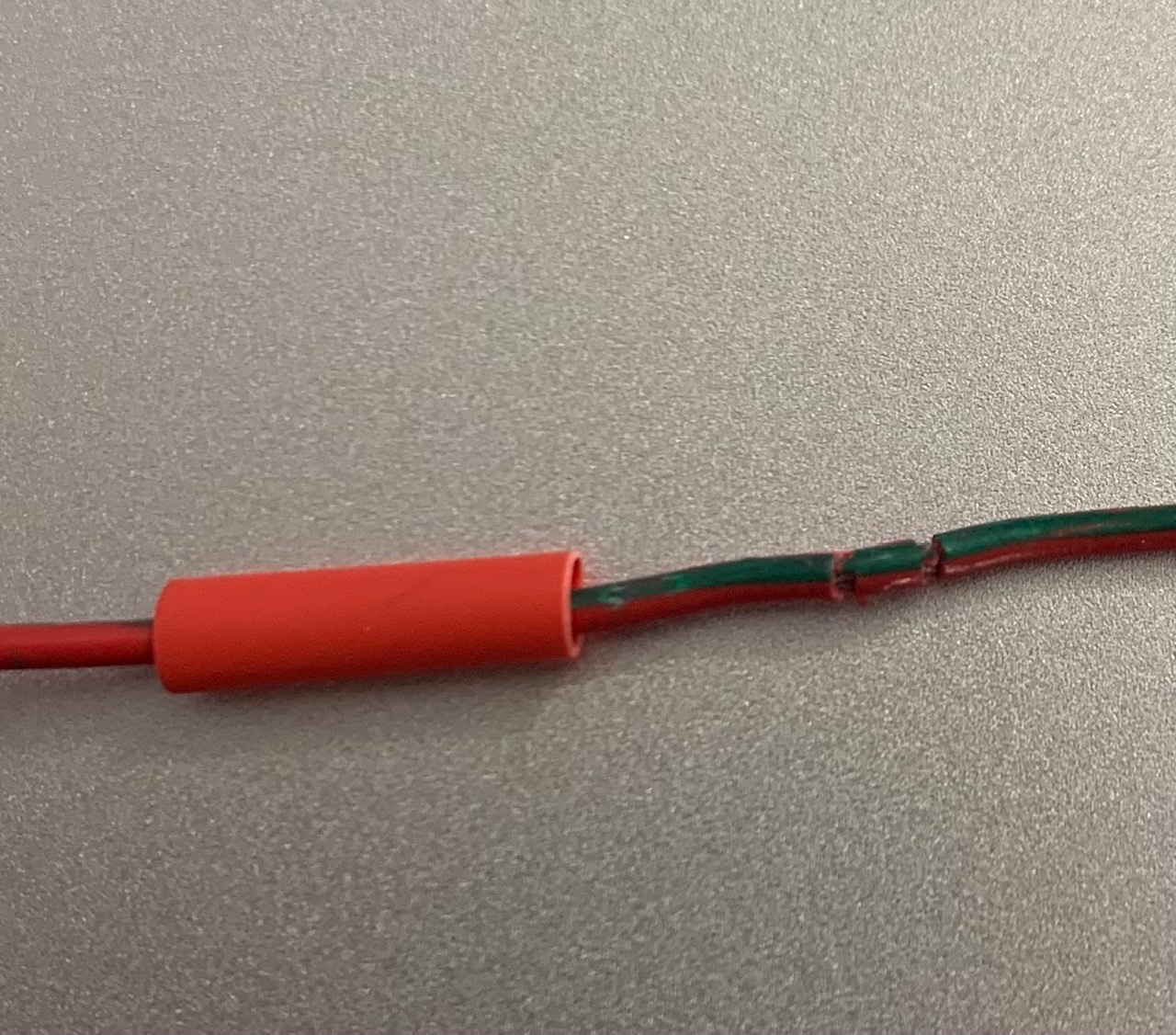

Faire une belle épissure est tout un art? voici ma méthode pour éviter que cela fasse une grosse boule en dessous de la gaine termo.

Il y a un sujet sur Flipjuke à propos de épissures ?

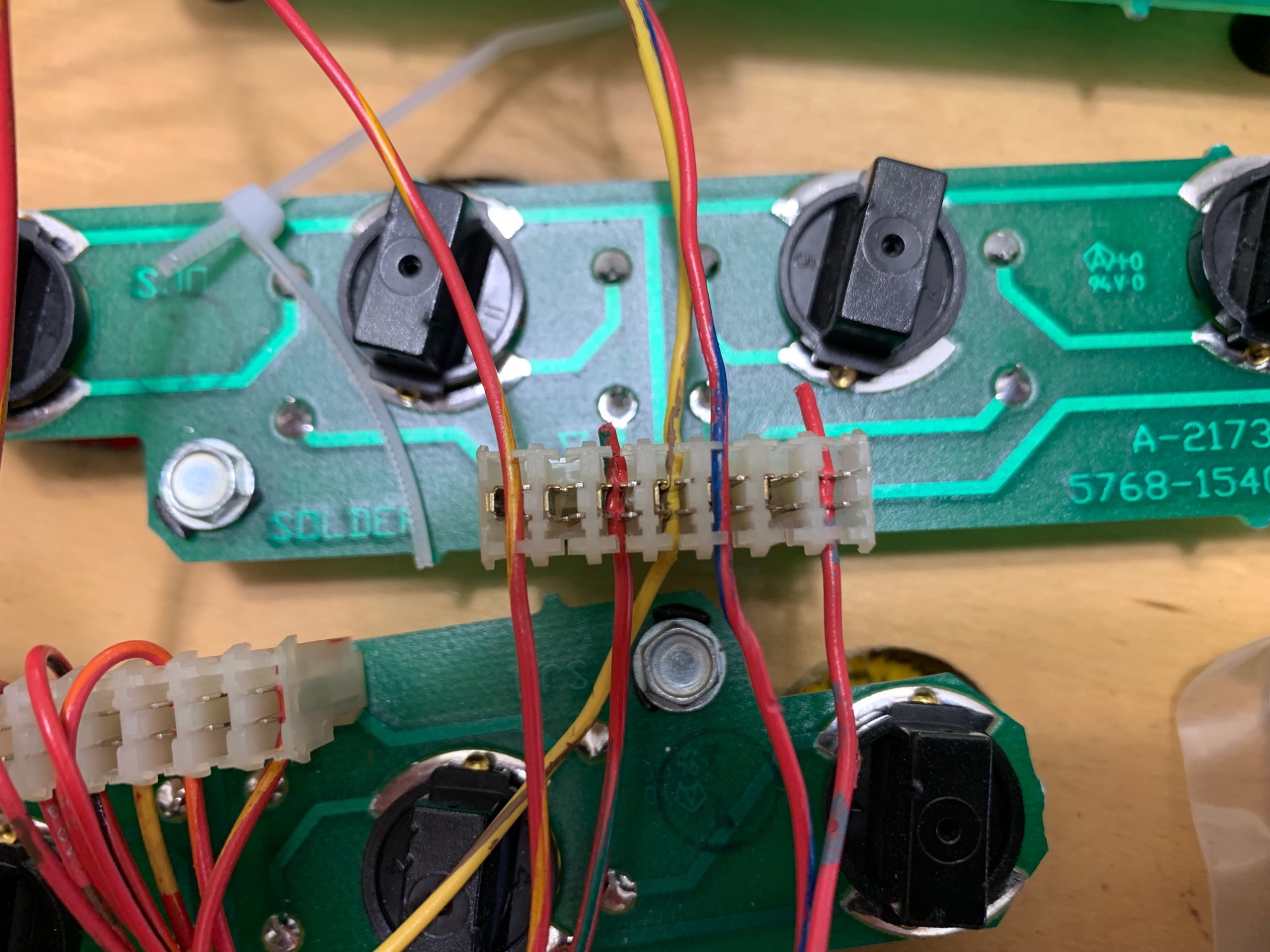

Nous finissons la boucle tu connecteur avec les lampes 14-15-16-17-18

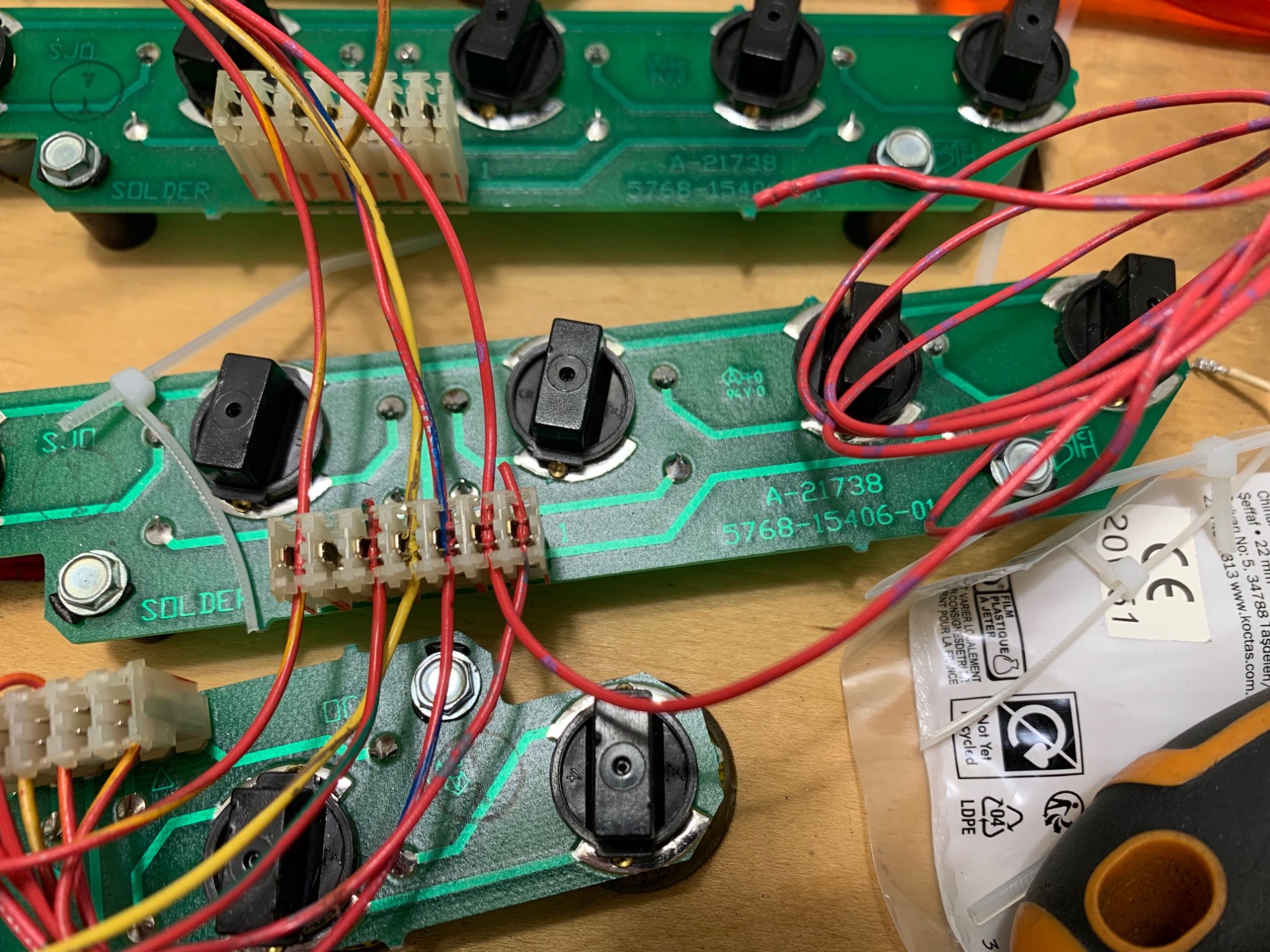

nous passons au connecteur suivant qui ont les fils rangés dans le même ordre : 54-25-26-27-28

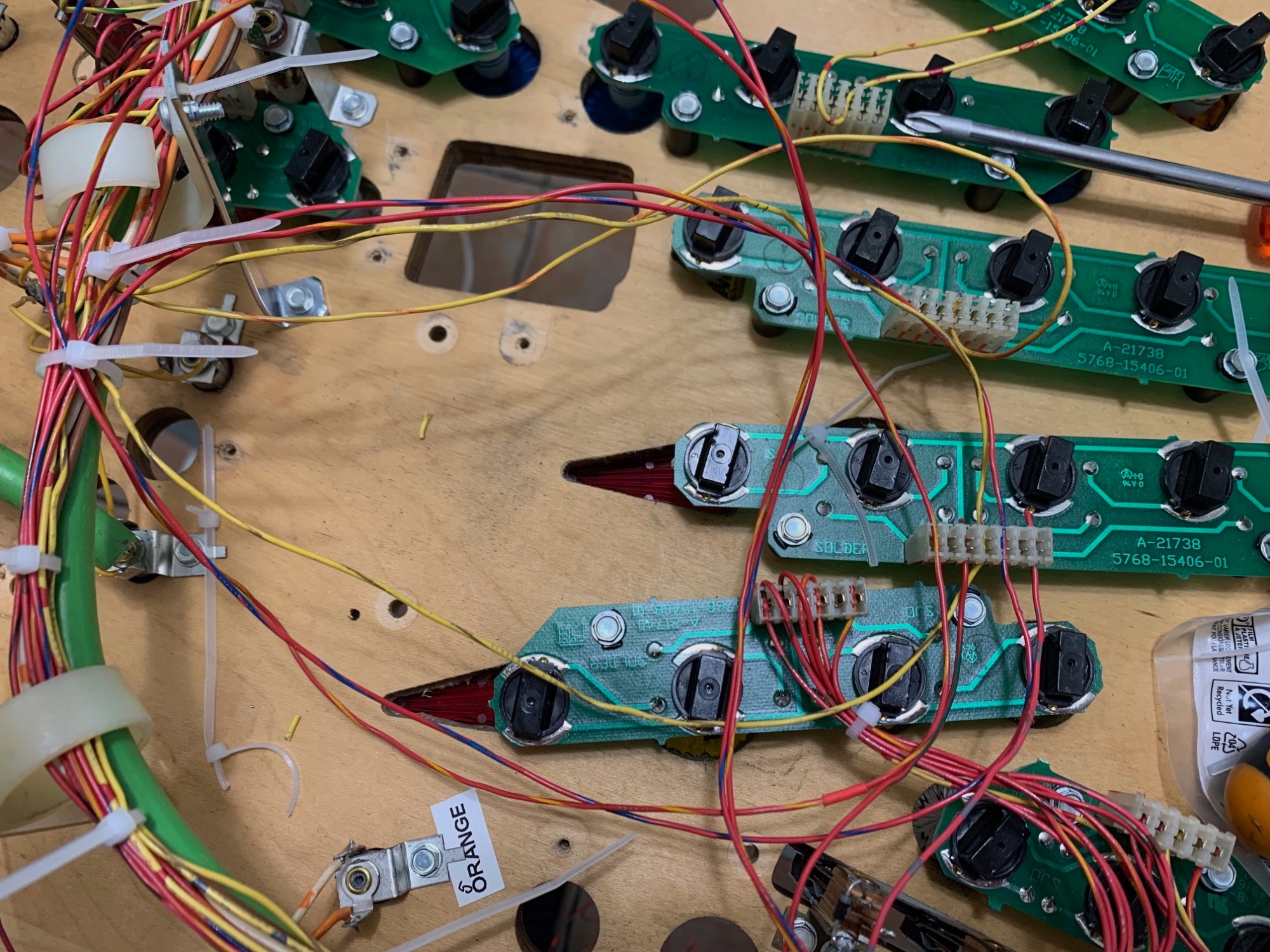

nous rangeons les cables et supprimons les brides inutiles au fur et à mesure en vaillant bien que le toron ne soit plus solidarisé au cable VERT.

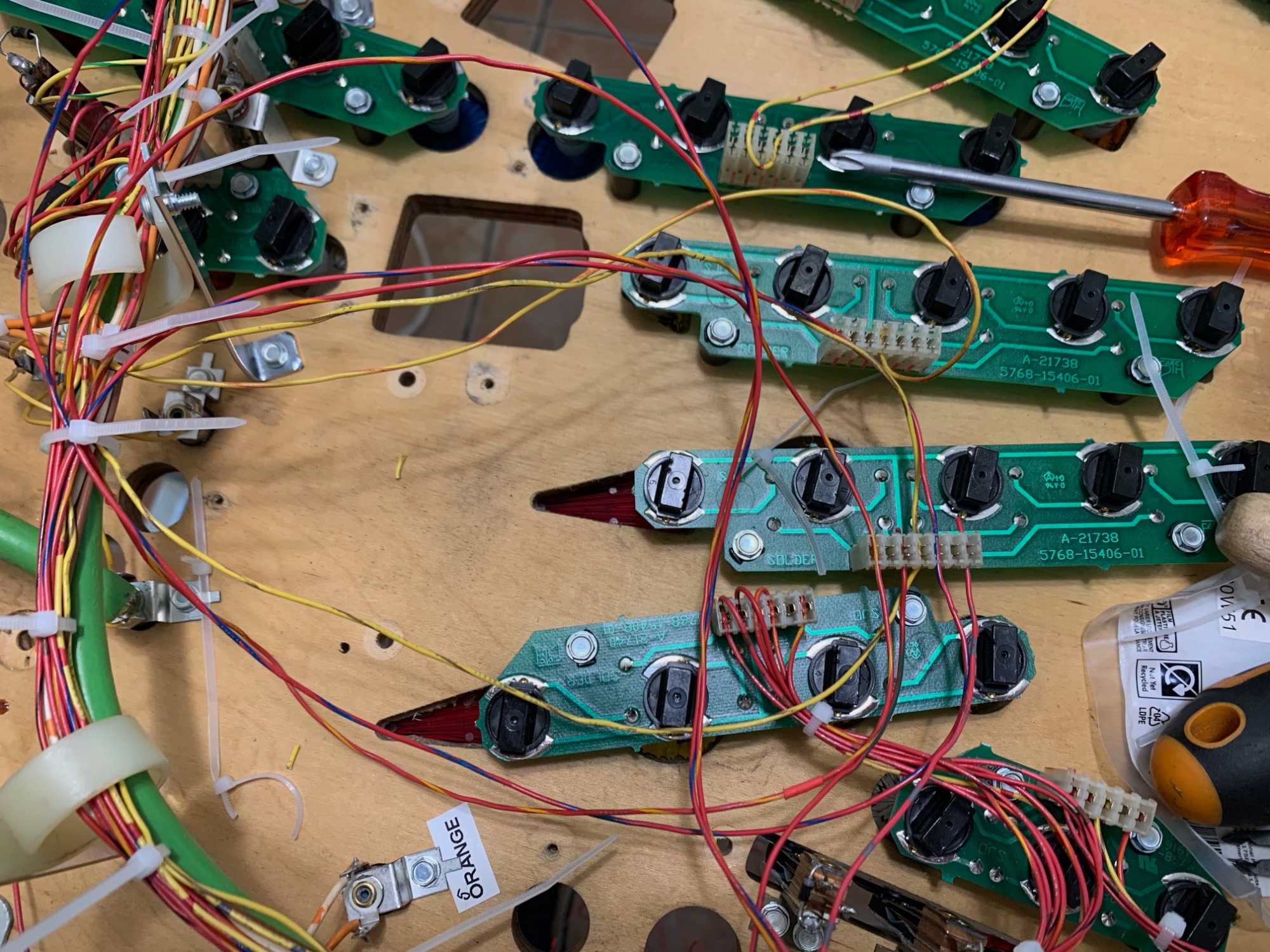

On ajoute le fil Rouge-Jaune pour la lampe 54 et on finalise le toron de ce connecteur.
