Enfin, pour terminer avec les mécanismes il reste les 2 trolls, que je monterai plus tard car encombrant

PAR CONTRE JE VOUDRAIS PRECISER UNE CHOSE AVANT QUE VOUS FASSIEZ VOS ACHATS :

Pinball.center s'est amusé à copier la partie superieure (la cage noir) surement pour faire plus de bénéfice et malheureusement il a tout mis EN PAS METRIC, et en plus il manque des trous, bref un vrai bordel. Il a surement fait cela pour éviter le problème des copyright, vu que la pièce est différente. A éviter donc.

Sur la photo se sont les bonnes versions.

Allez ! de bon matin on va préparer les connecteurs de bobines

Normalement les fils sont Rouges pour le +50v et Violet foncé pour la commande, un violet un peu plus dense que ceux du wpc89 il me semble, proche du noir.

Comme je n'ai pas cela sous la main, je décide de mettre du noir, mais normalement en electronique, le noir c'est le 0v (GND) permanenent, pas une commande.

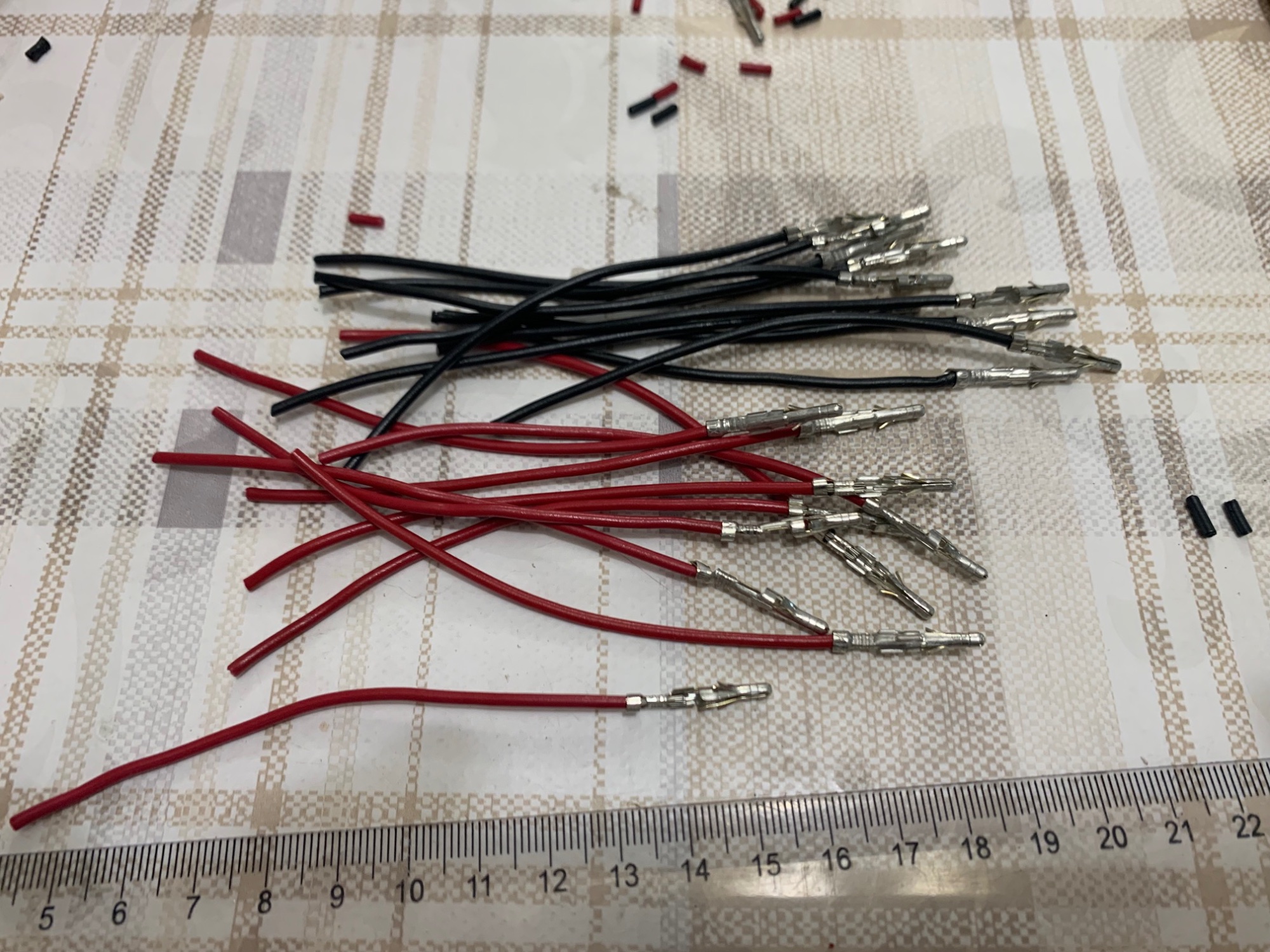

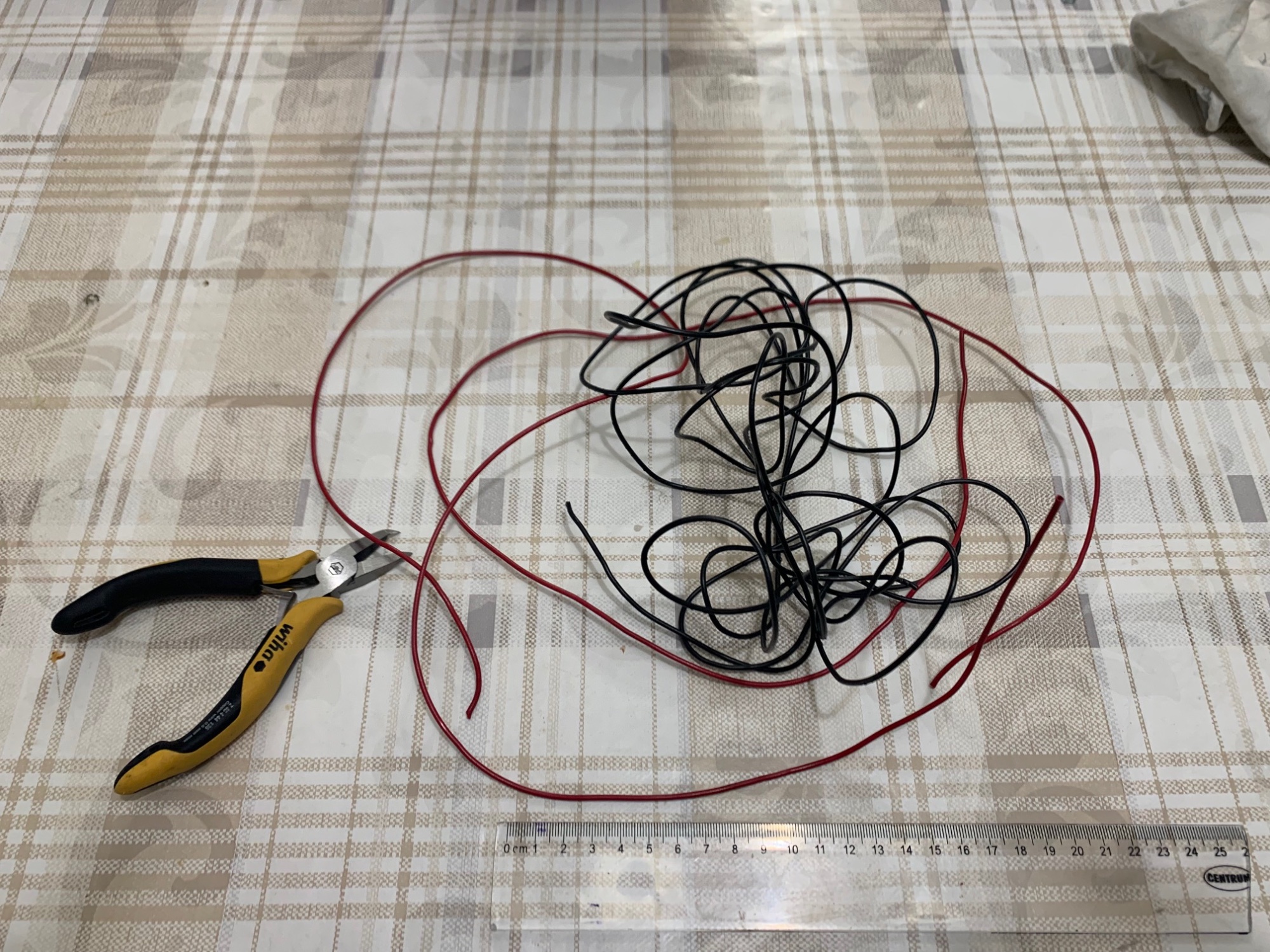

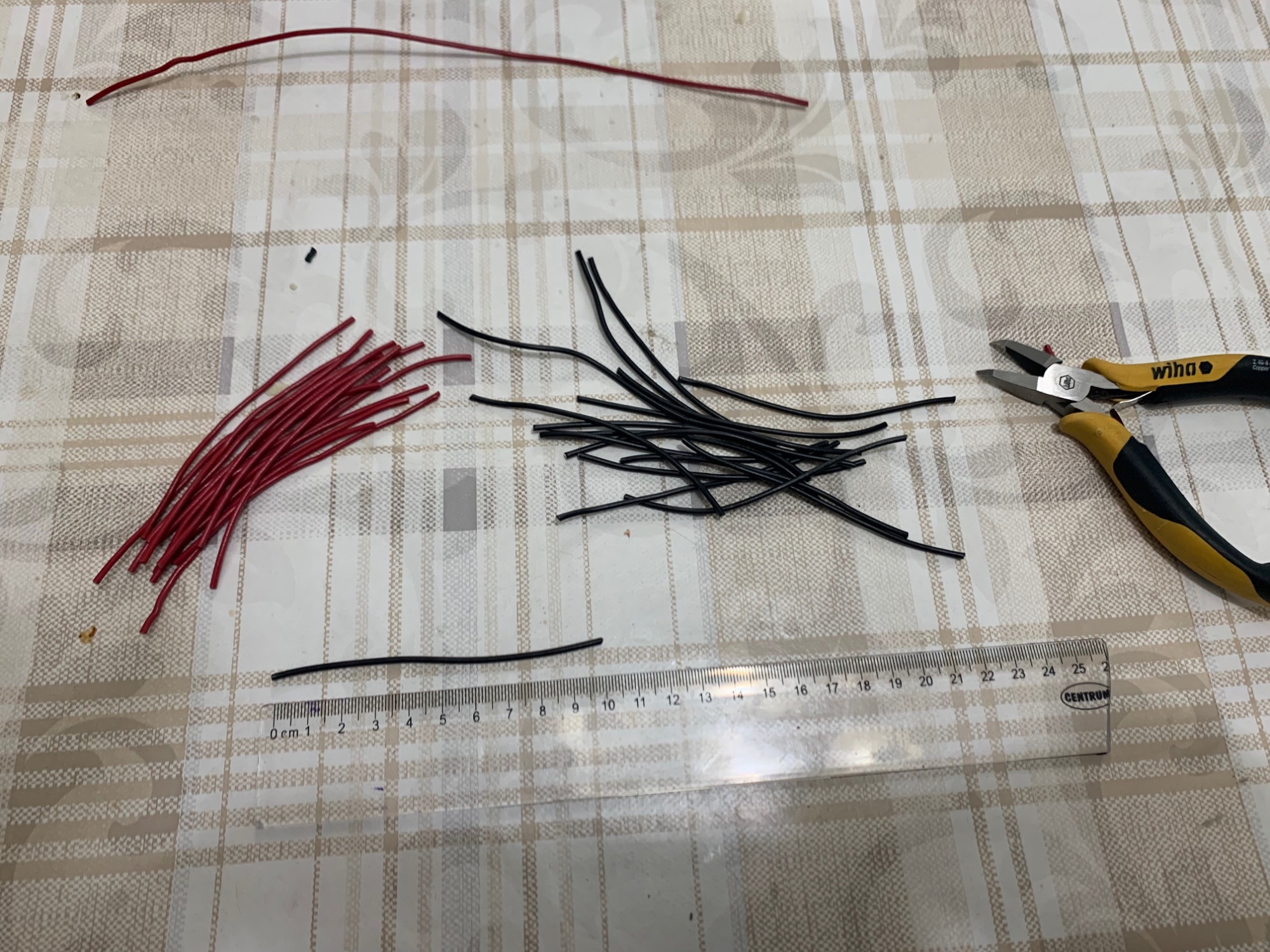

Nous coupons donc des longueurs de 10cm, pas plus long, c'est comme ca sur l'original, afin de ne pas pouvoir intervertir les connecteurs.

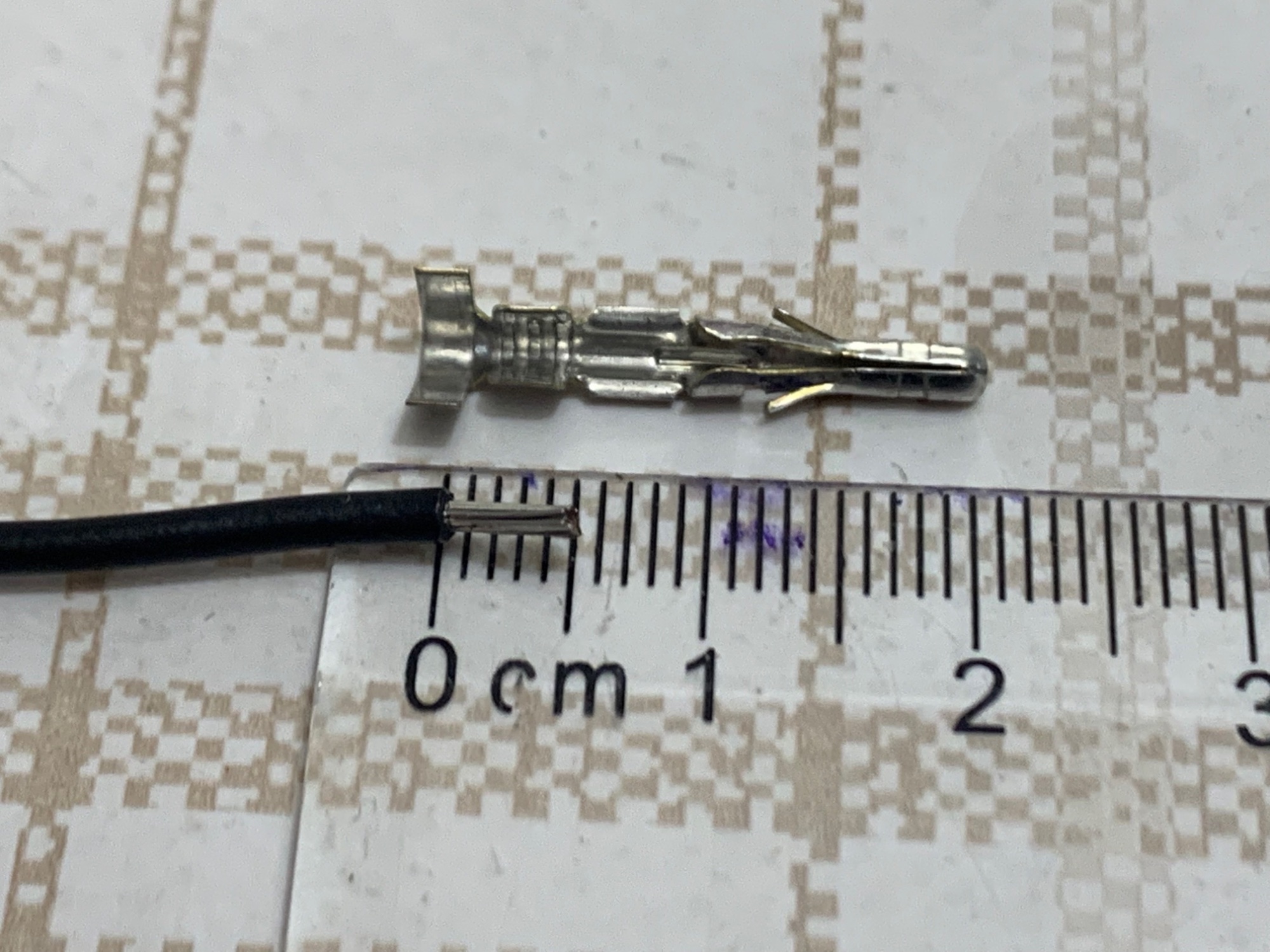

nous dénudons les fils de 4-5mm

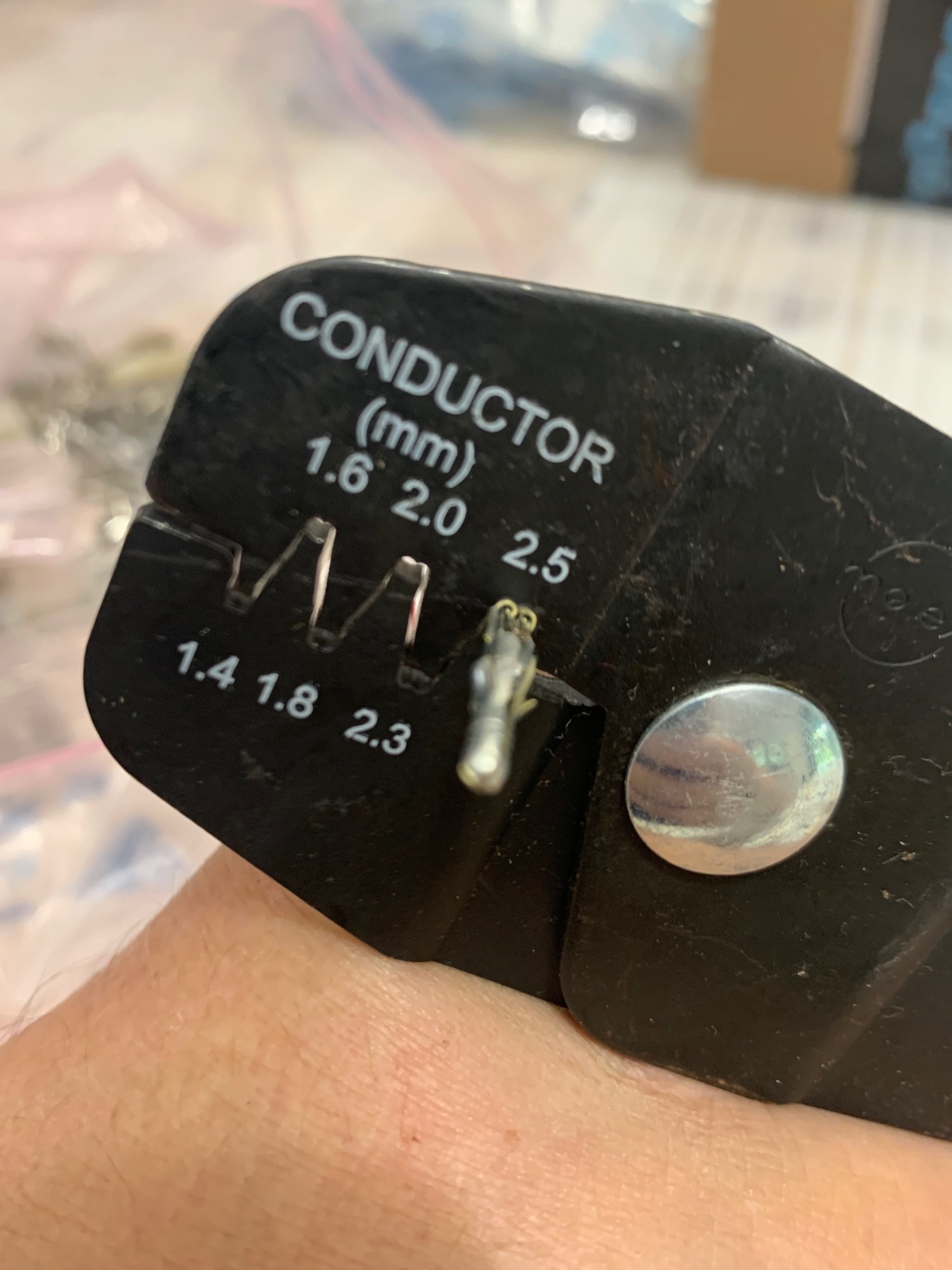

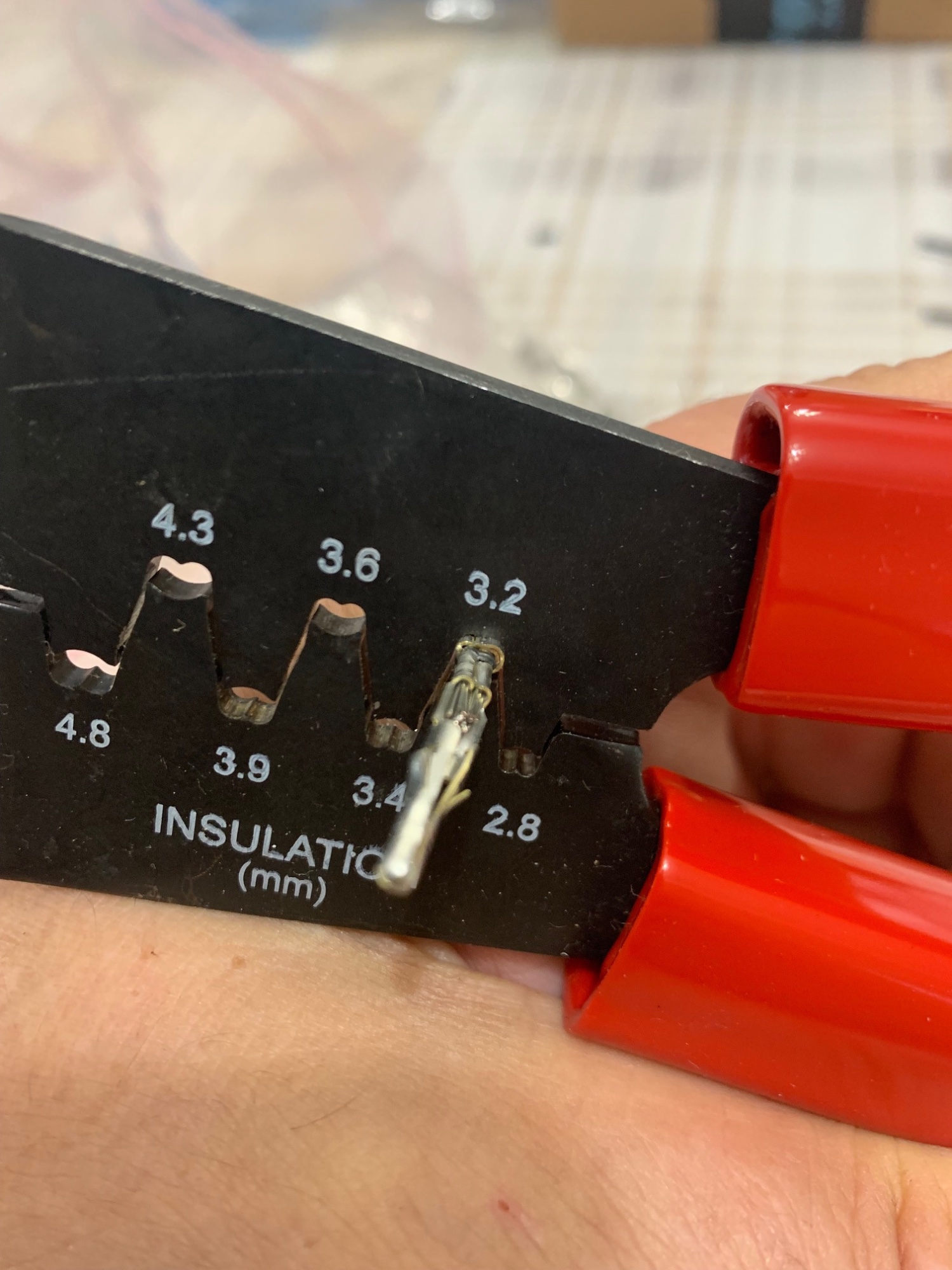

Premier serrage sur la partie dénudée à 2,5 et l'autre qui maintient la gaine à 3,2

Il est important que le serrage soit le bon, car soit cela va se déconnecter ou pire, vous aurez des mauvais contacts, la cosse finira par chauffer au point faible et fera bruler le connecteur, et cela ne va pas arriver tout de suite, croyez moi.

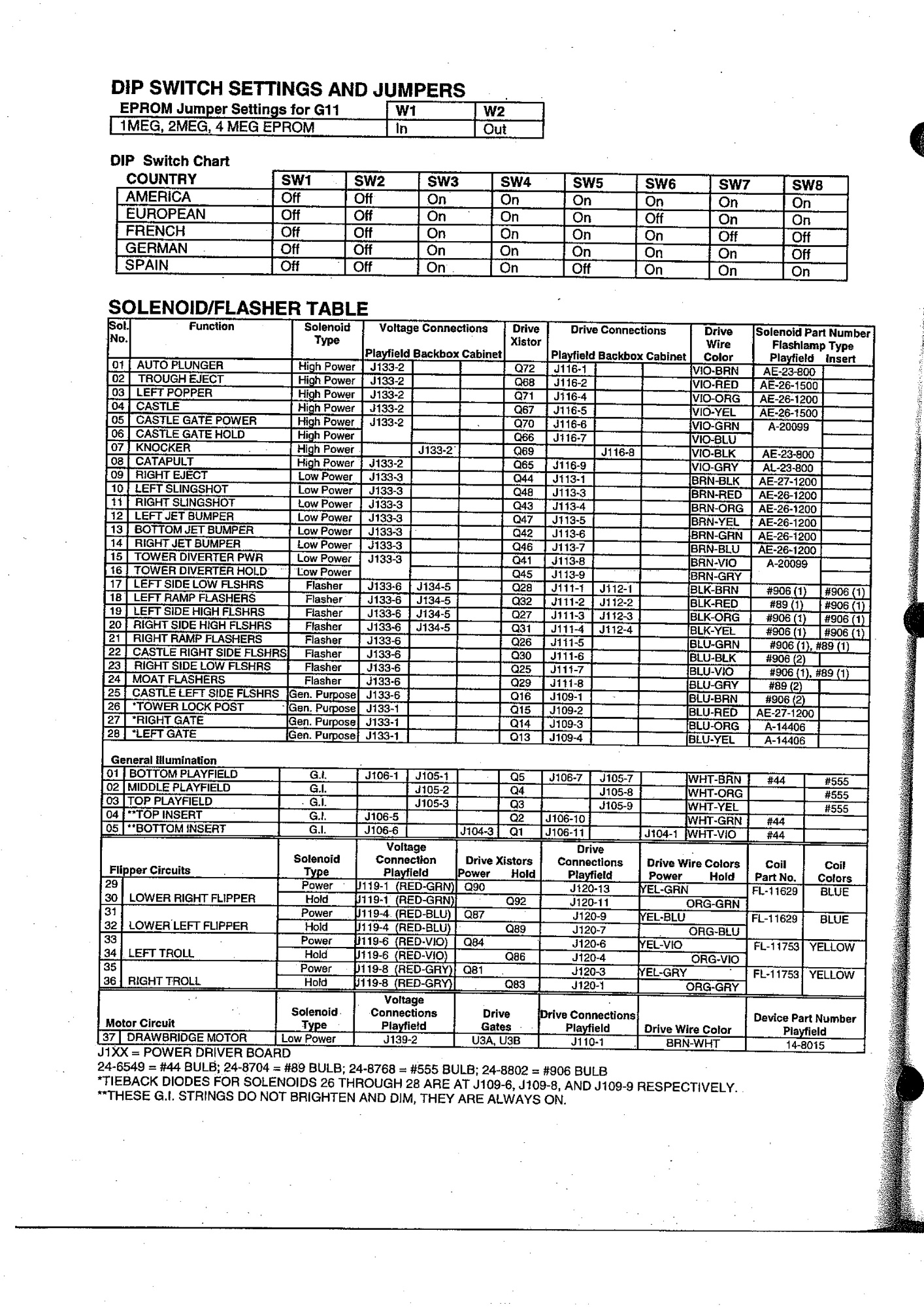

A partir de maintenant, nous allons nous référer au câblage qui se trouve en page 2 du manuel.

Attachez cette feuille sur votre porte de toilette, afin de vous en imprégner.

le problème de ce doc, c'est qu'il manque une partie de l'information.

Un bobine est, dans le cas normal constitué de 2fils.

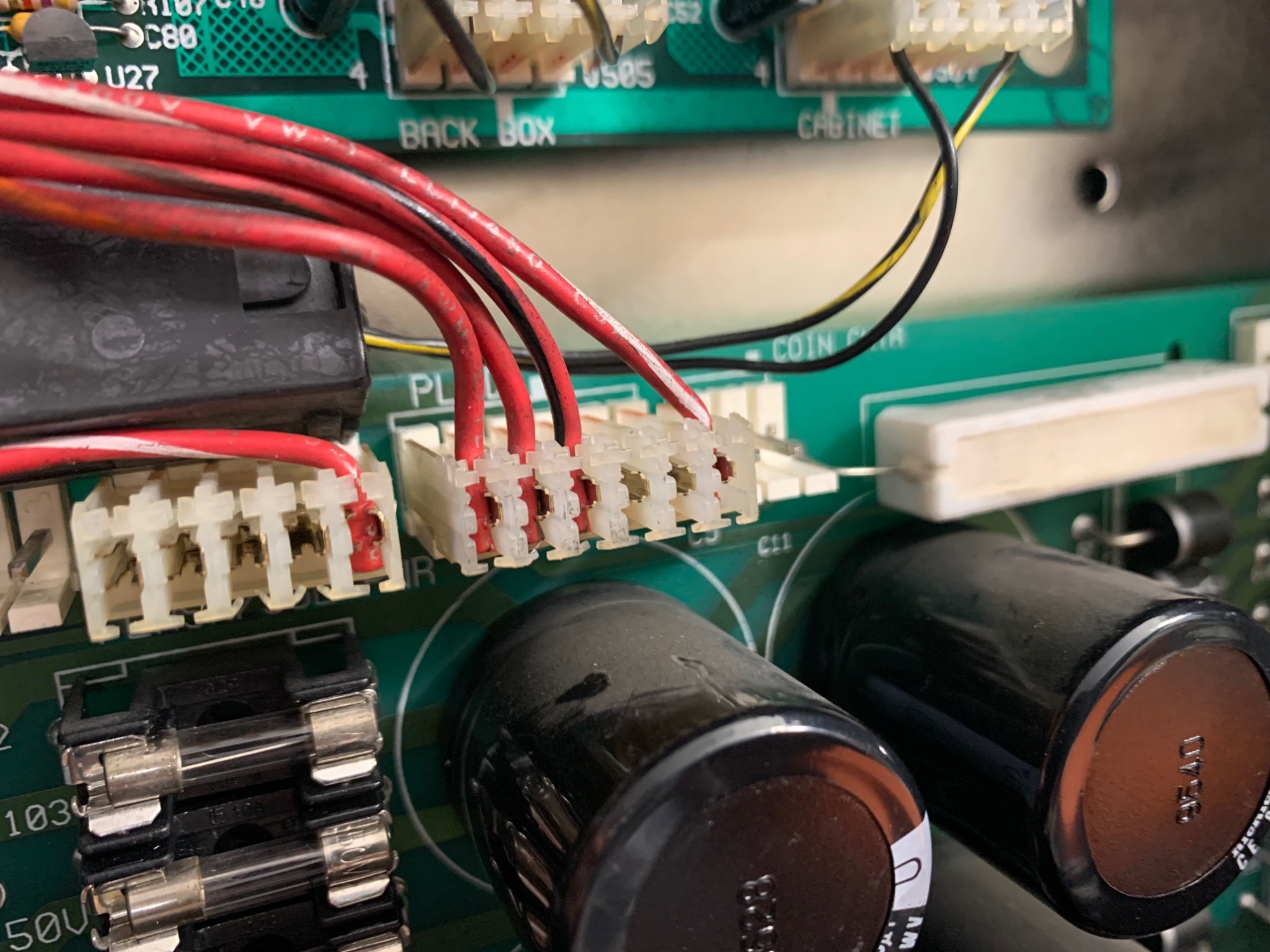

Une des broches est reliées au +50V permanent à travers un fils ROUGE sur le powerboard qui passe par un fusible sur le connecteur J133. Mais ce +50V est découpé en 3 canaux à travers plusieurs fusibles et donc les fils seront des ROUGE et une autre couleur.

il y aura donc rouge-orange, rouge-noir, rouge-gris.

Rouge-Gris est assigné au bobines qui se trouve sur J116. SOL01 à SOL08

Rouge-Noir est assigné au bobines qui se trouve sur J113. SOL09 à SOL16

Rouge-Blanc est assigné au flasheur qui se trouve sur J111. SOL17 à SOL24

Rouge-Orange est assigné au flasheur/bobines qui se trouve sur J109. SOL25 à SOL28

L'autre couleur de fils de la bobine est indiqué sur la doc dans la colone DRIVE-WIRE-COLOR.

Je vous indiquerai donc pour chaque bobine, sur quelle canal rouge elle se trouve.

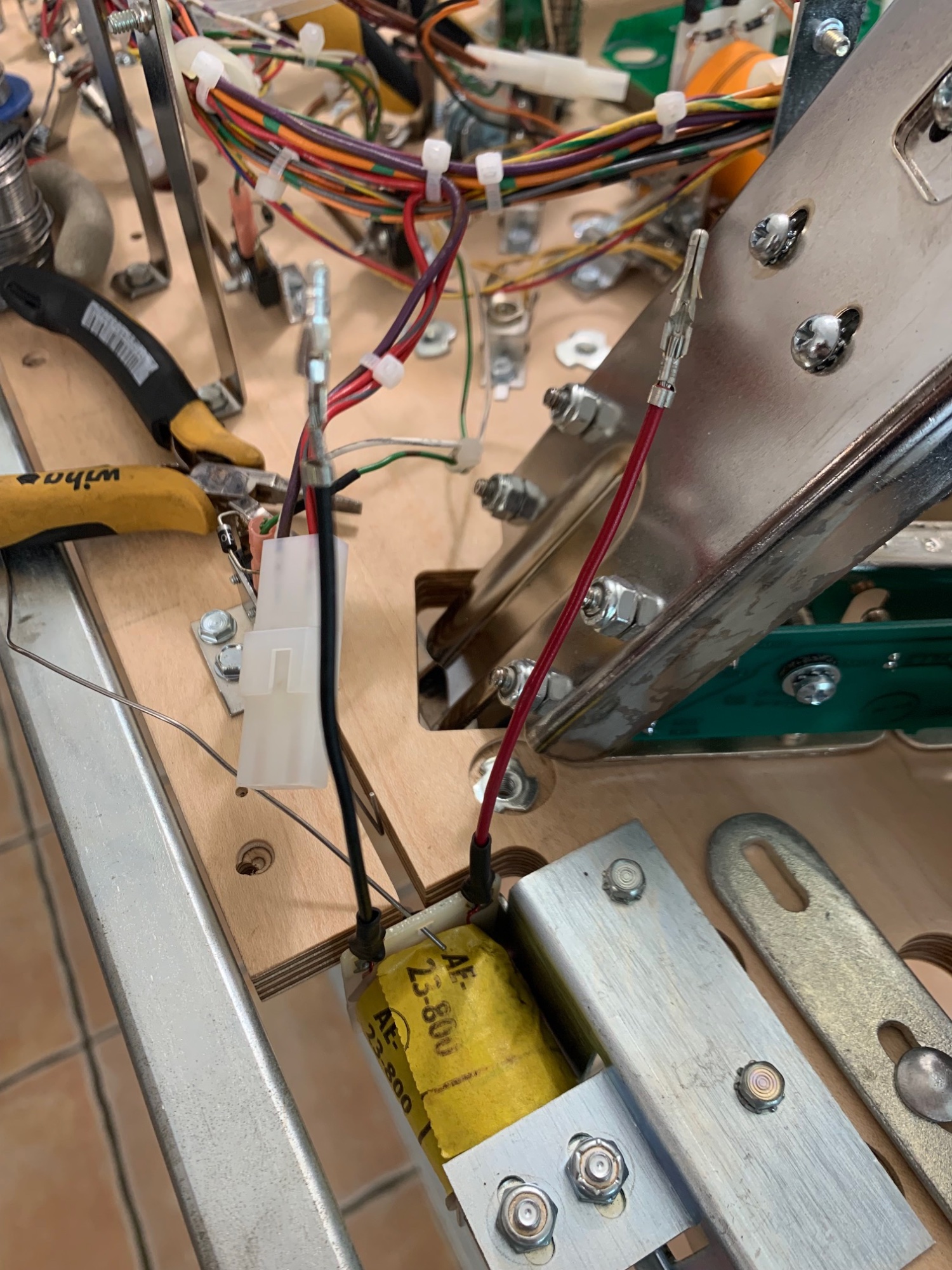

Nous allons prendre les bobines dans l'ordre de la doc et prenons la 01 qui est l'auto-plunger

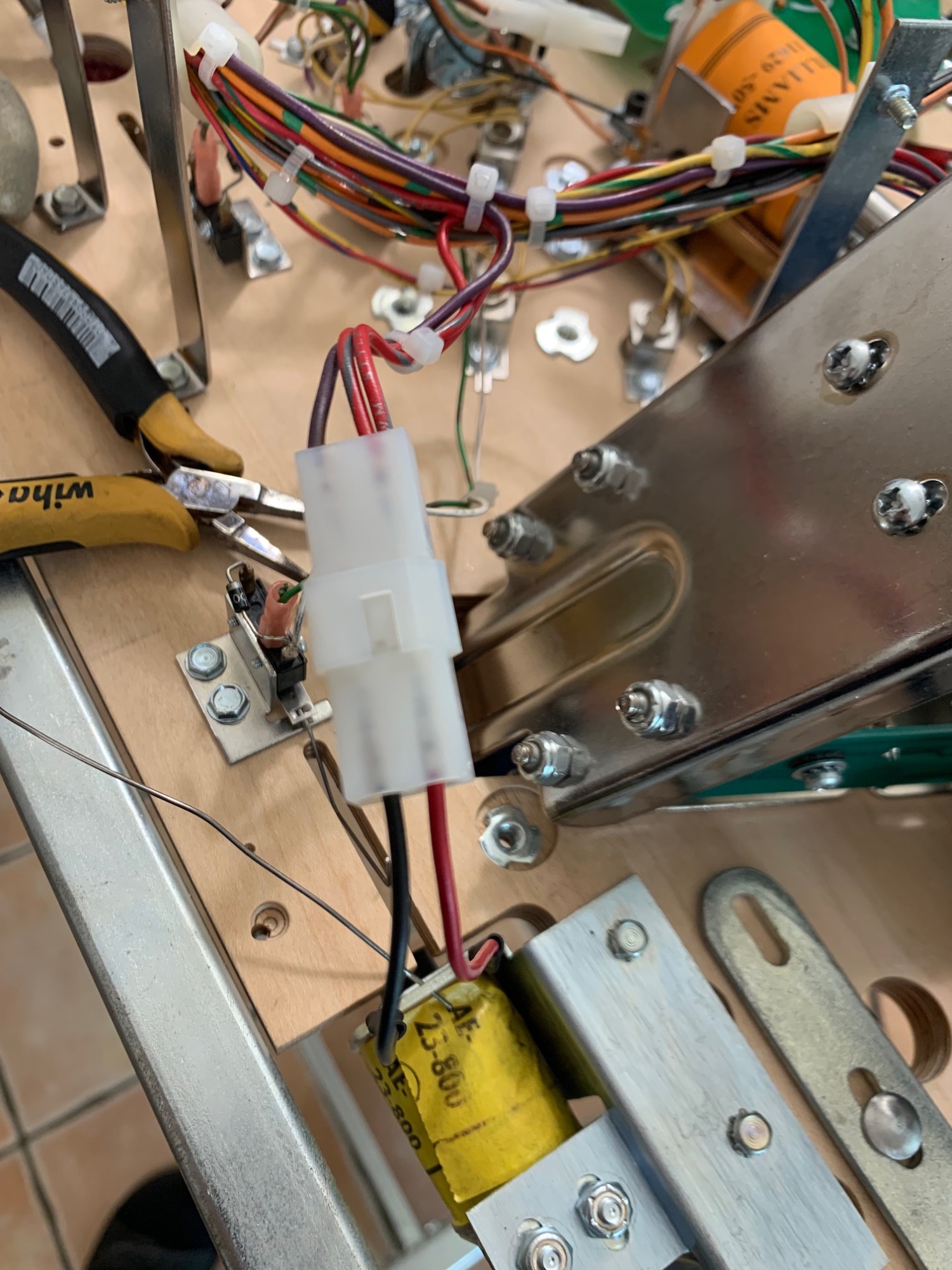

Sol 01 : AUTO-PLUNGER

+50v : Rouge-Gris

Commande : Violet-Marron - J116-1

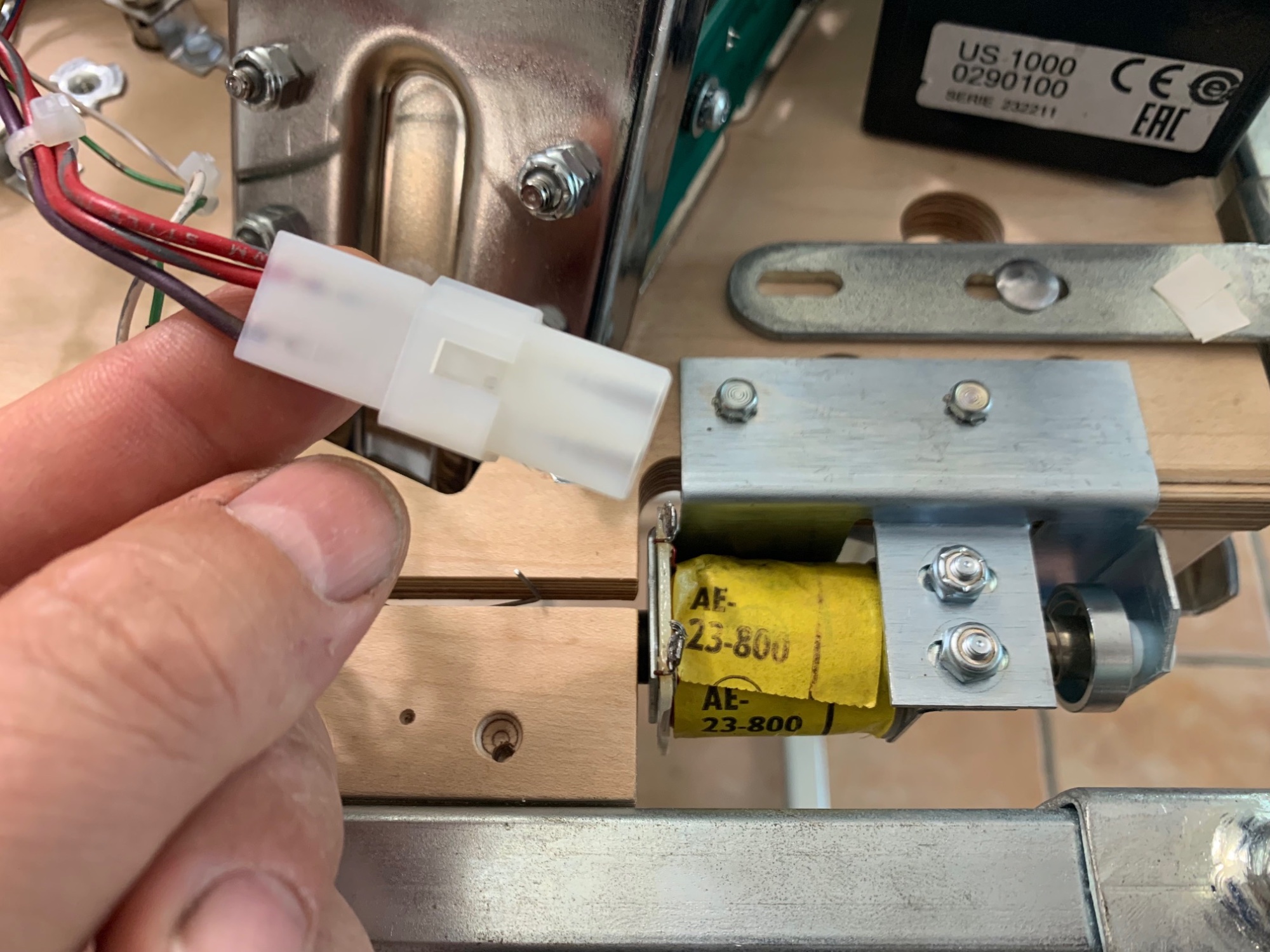

Connecteur Molex : 2 broches

Sol 02 : TROUGH-EJECT

+50v : Rouge-Gris

Commande : Violet-Rouge - J116-2

Connecteur Molex : 2 broches

Sol 03 : LEFT POPPER

+50v : Rouge-Gris

Commande : Violet-Orange - J116-4

Connecteur Molex : 2 broches

Sol 04 : CASTLE

+50v : Rouge-Gris

Commande : Violet-Jaune - J116-5

Connecteur Molex : 3 broches

Sol 05 et Sol 06 sur la même bobine

Attention à ne pas inverser les 2 broches POWER et HOLD , car mettre la commande HOLD sur la bobine Power fera cramer le fusible dans le meilleur des cas et dans le pire des cas le transistor ou tout l'étage de commande.

Sol 05 : CASTLE Gate Power

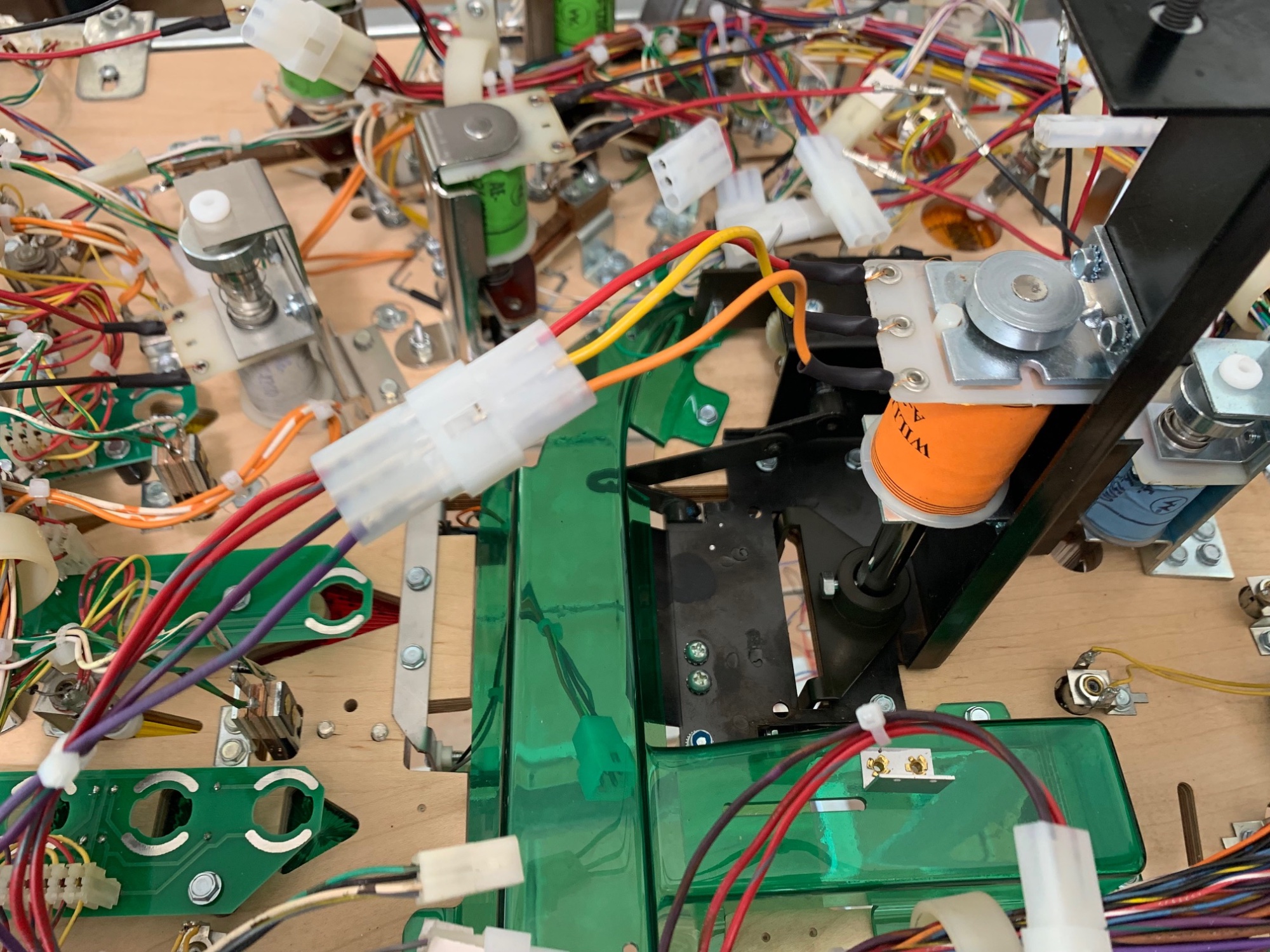

Commande : Violet-Vert - J116-6 -fils jaune broche centrale.

Sol 06 : CASTLE Gate Hold

Commande : Violet-Bleu - J116-7 -fils orange.

+50v : Rouge-Gris

Connecteur Molex : 3 broches

Sol 07: KNOCKER

+50v : Rouge-Gris

Commande : Violet-Noir - J116-8

Connecteur Molex : 3 broches

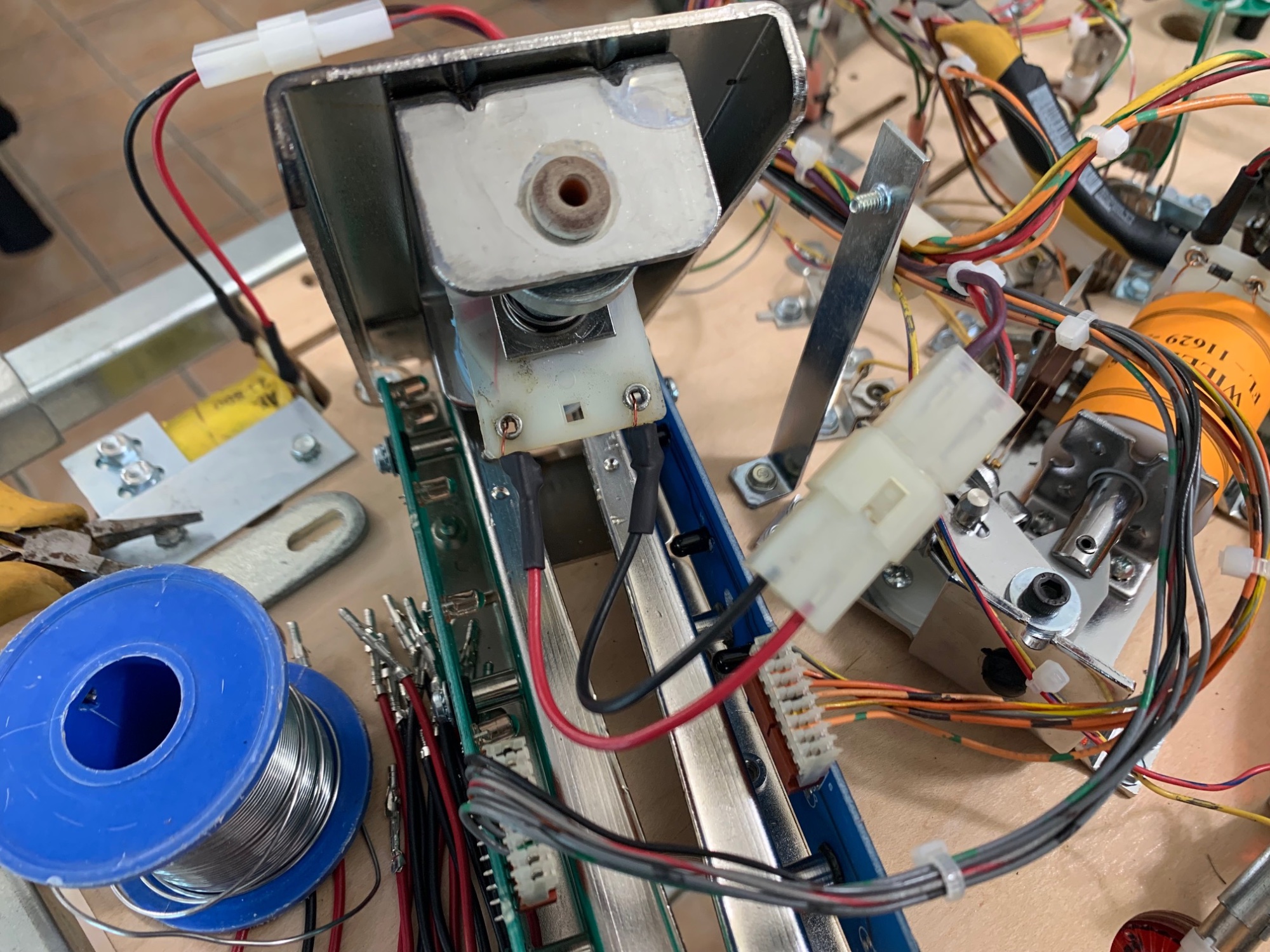

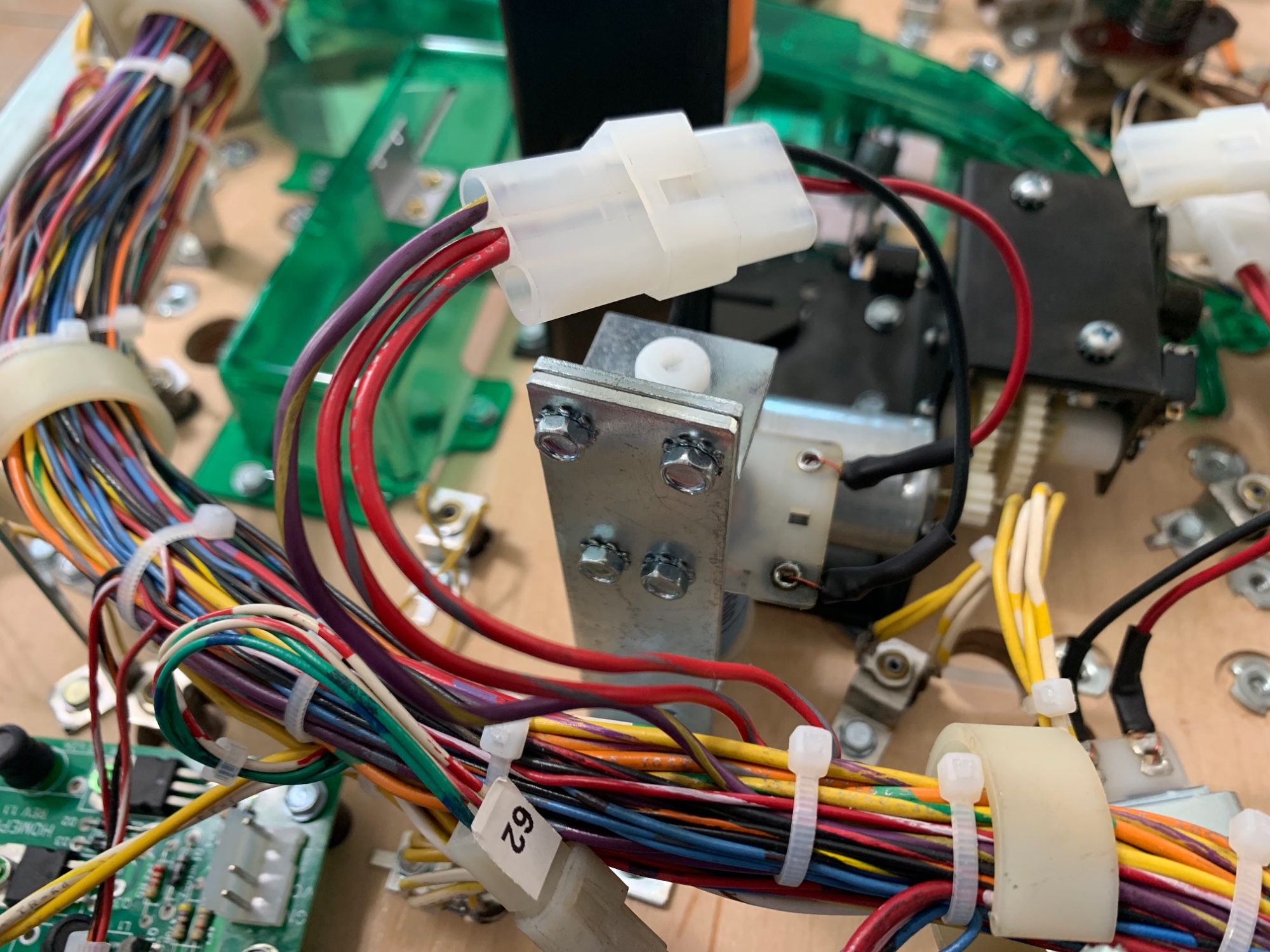

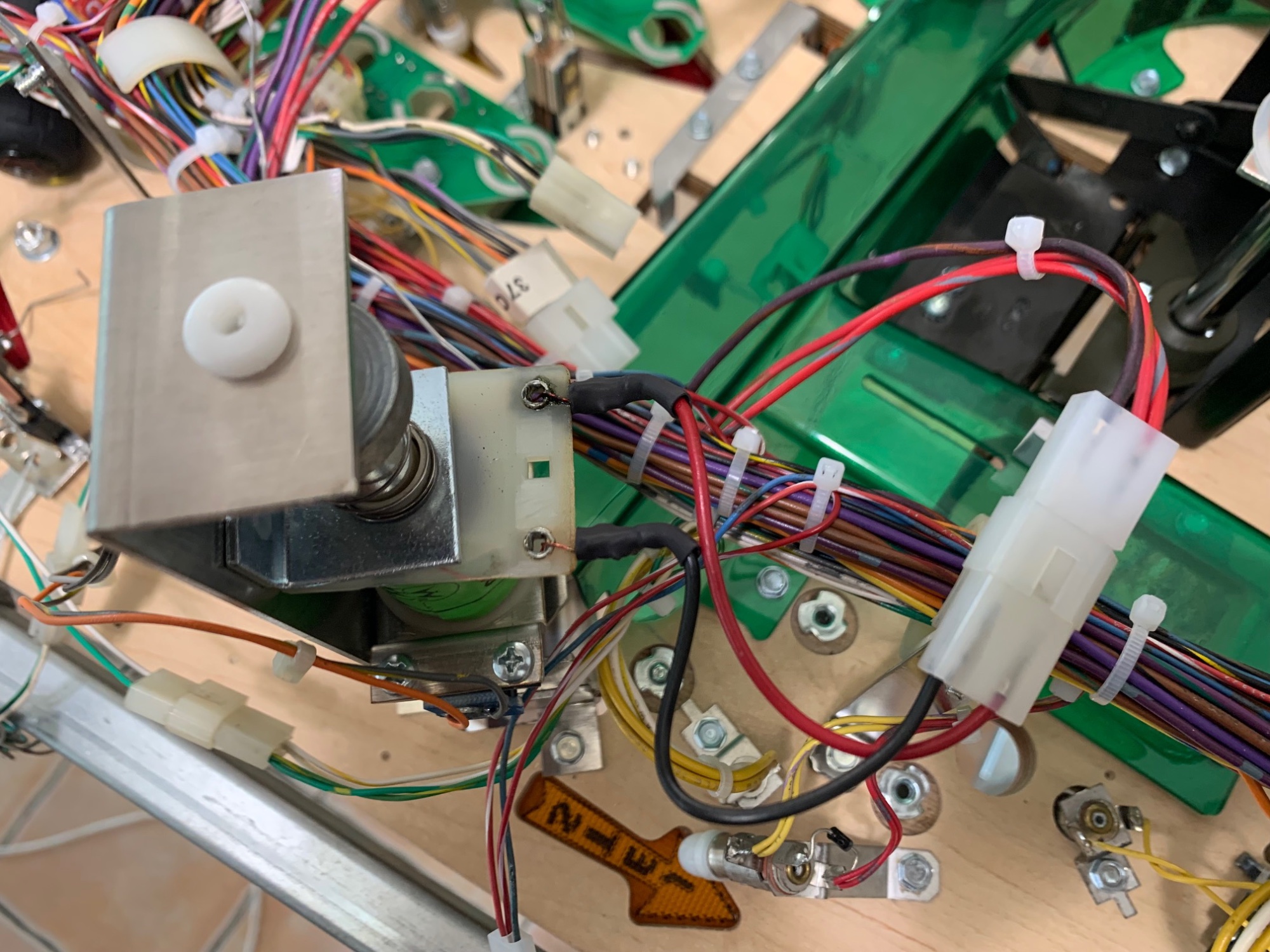

ce connecteur se trouve dans le fronton, mais se trouve dans le toron du playfield donc à prendre en compte lors de la création de ce toron.
