Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:34 am
by BioStein

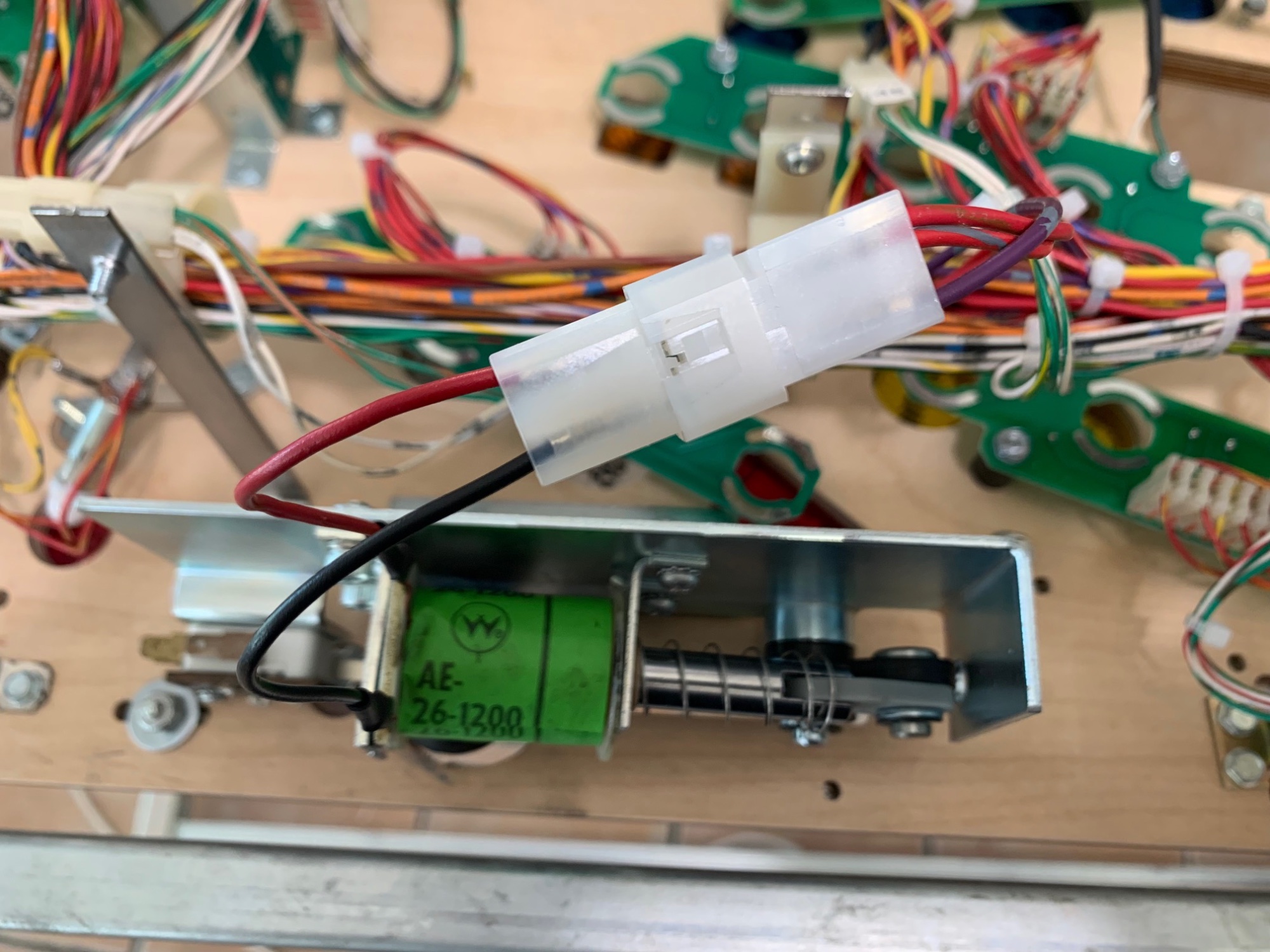

Sol 08: CATAPULT
+50v : Rouge-Gris
Commande : Violet-Gris - J116-9
Connecteur Molex : 3 broches
- image_228422.jpg (576.4 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:34 am
by BioStein

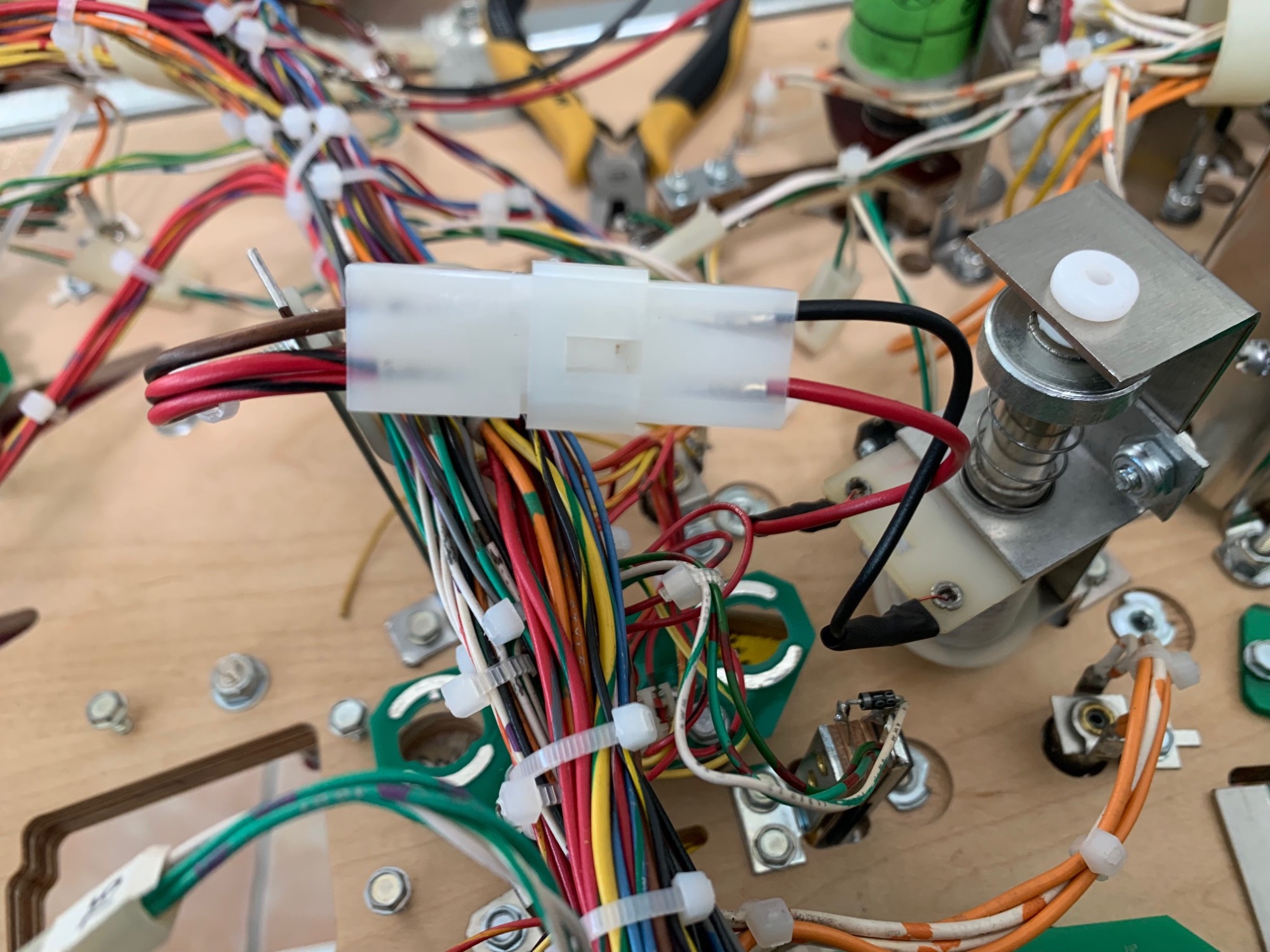

Sol 09: RIGHT EJECT
+50v : Rouge-Noir
Commande : Marron-Noir - J113-1
Connecteur Molex : 2 broches
- image_228423.jpg (678.44 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:34 am
by BioStein

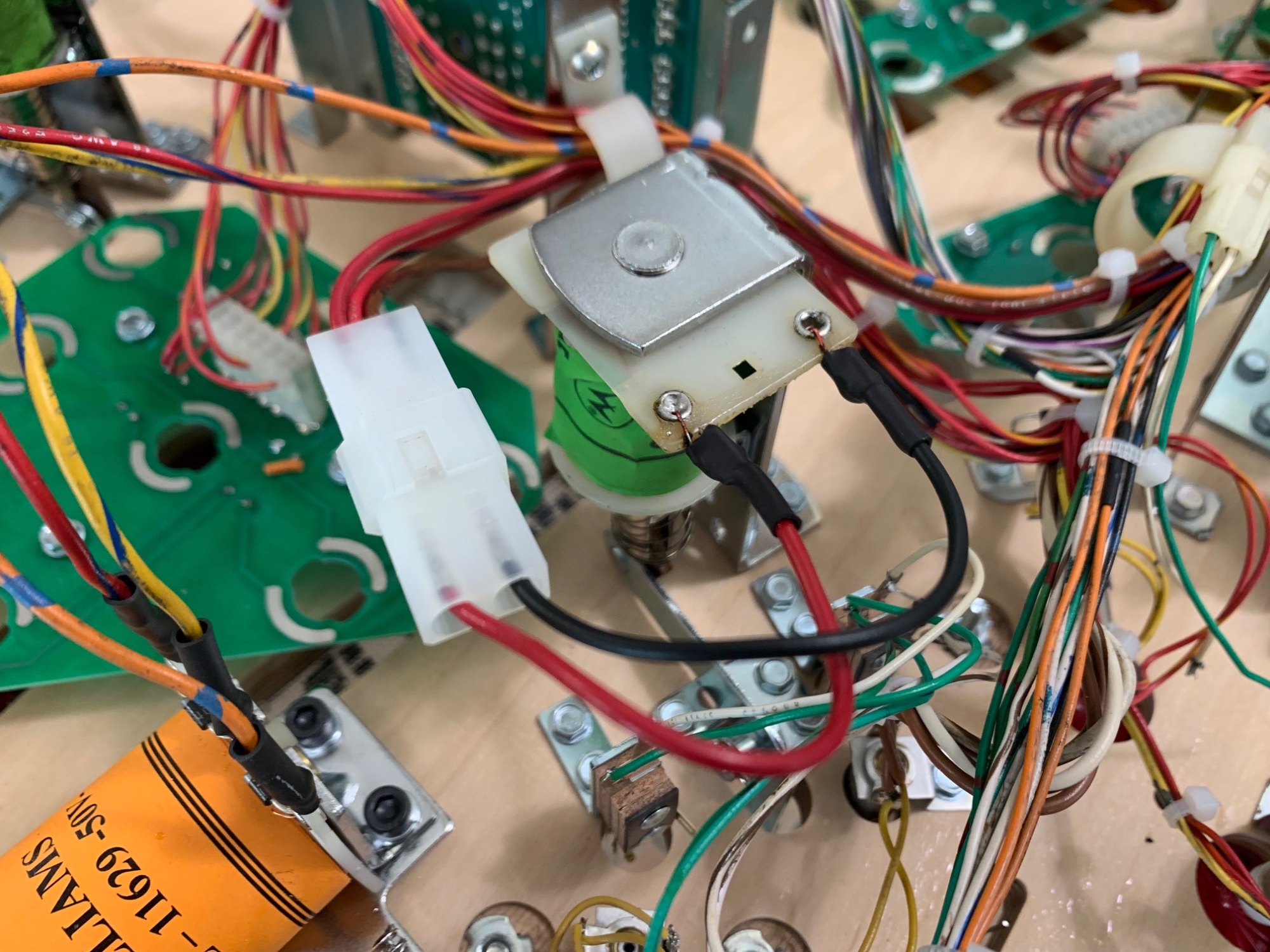

Sol 10: LEFT SLINGSHOT
+50v : Rouge-Noir
Commande : Marron-Rouge - J113-3
Connecteur Molex : 2 broches
- image_228424.jpg (768.72 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:34 am
by BioStein

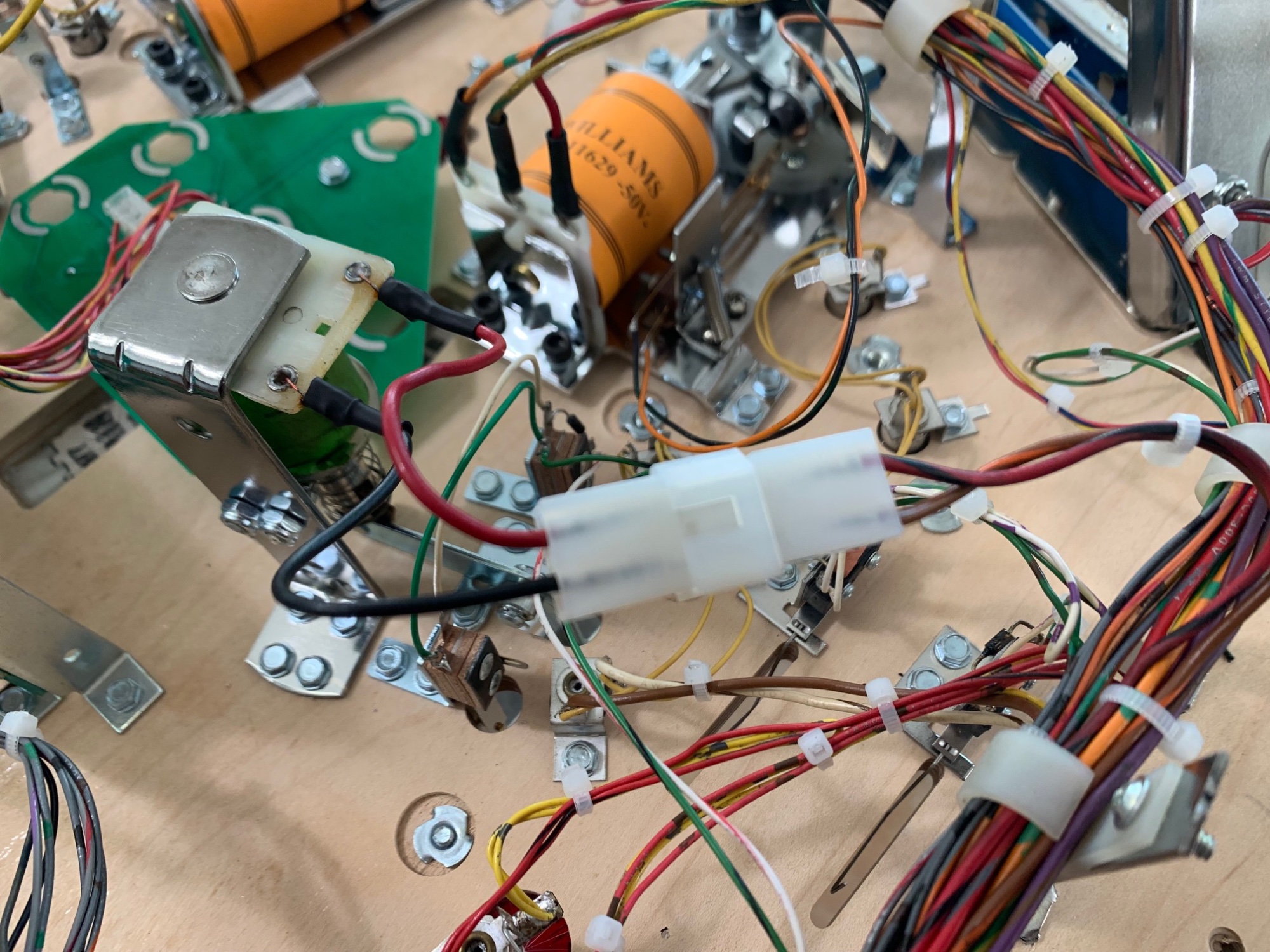

Sol 11: LEFT SLINGSHOT
+50v : Rouge-Noir
Commande : Marron-Orange - J113-4
Connecteur Molex : 2 broches
- image_228425.jpg (833.9 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:34 am
by BioStein

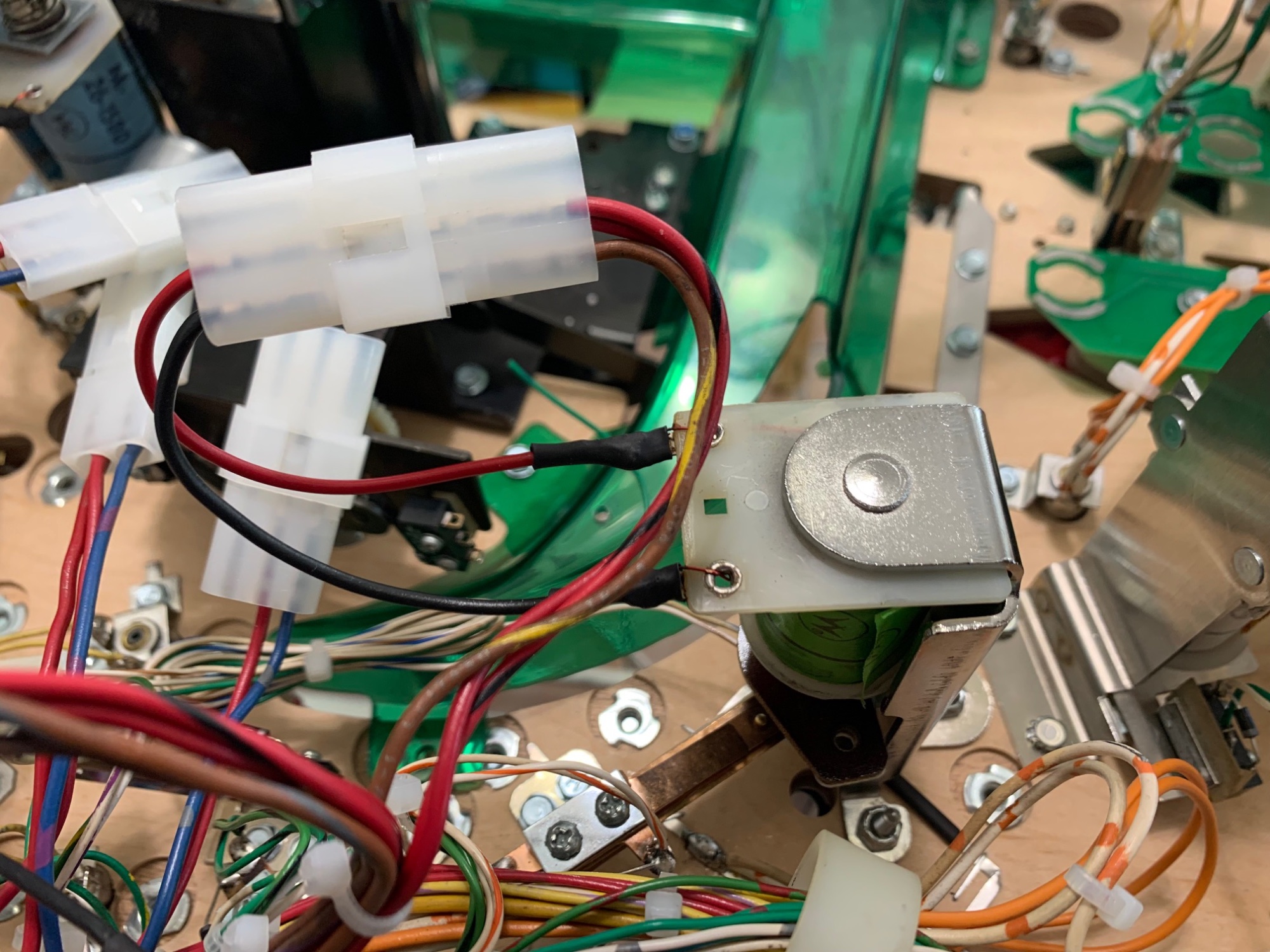

Sol 12: LEFT JET BUMPER
+50v : Rouge-Noir
Commande : Marron-Jaune - J113-5
Connecteur Molex : 3 broches
- image_228426.jpg (702.93 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:35 am
by BioStein

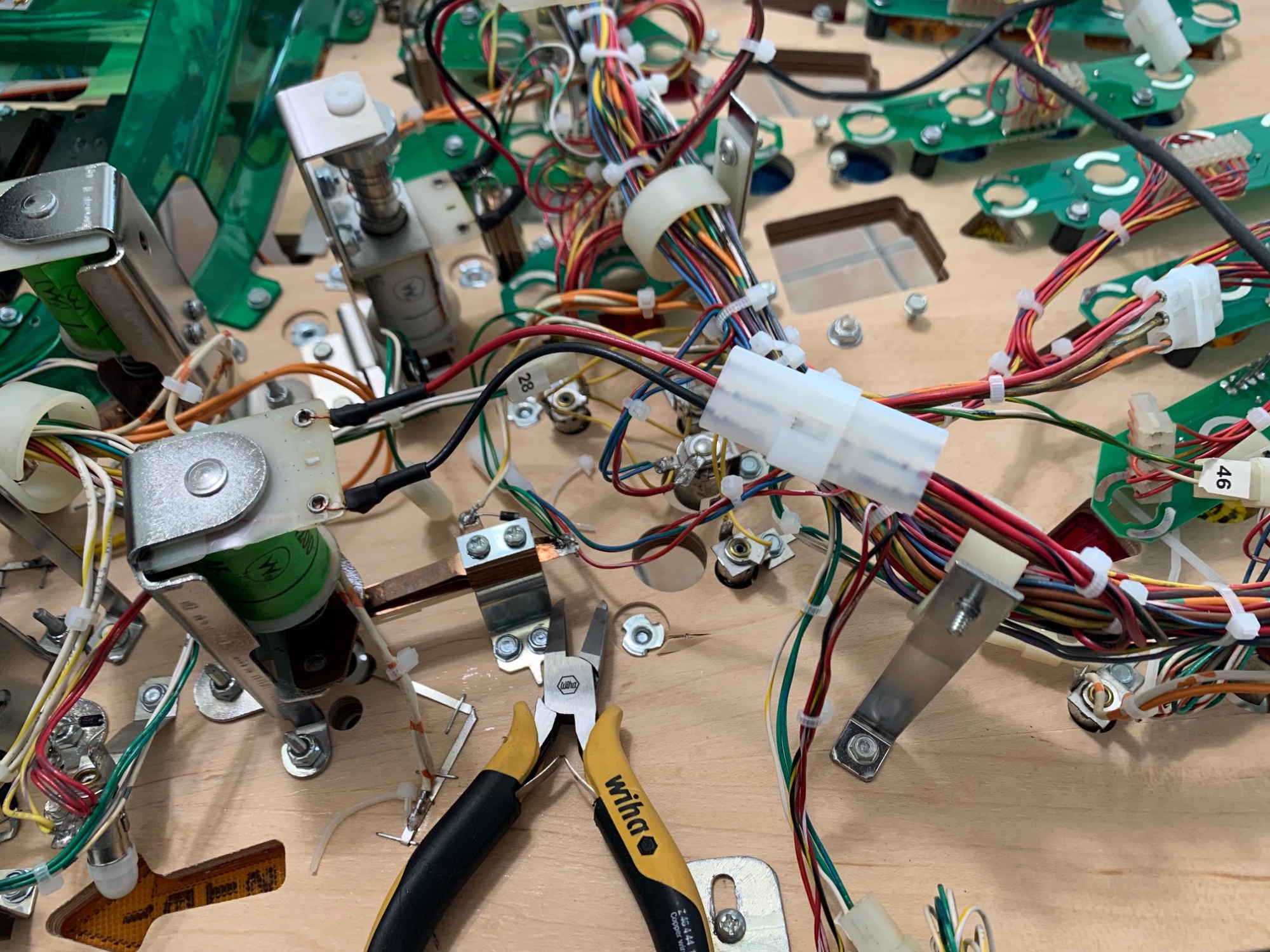

Sol 13: BOTTOM JET BUMPER
+50v : Rouge-Noir
Commande : Marron-Vert - J113-6
Connecteur Molex : 3 broches
- image_228428.jpg (919.45 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:35 am
by BioStein

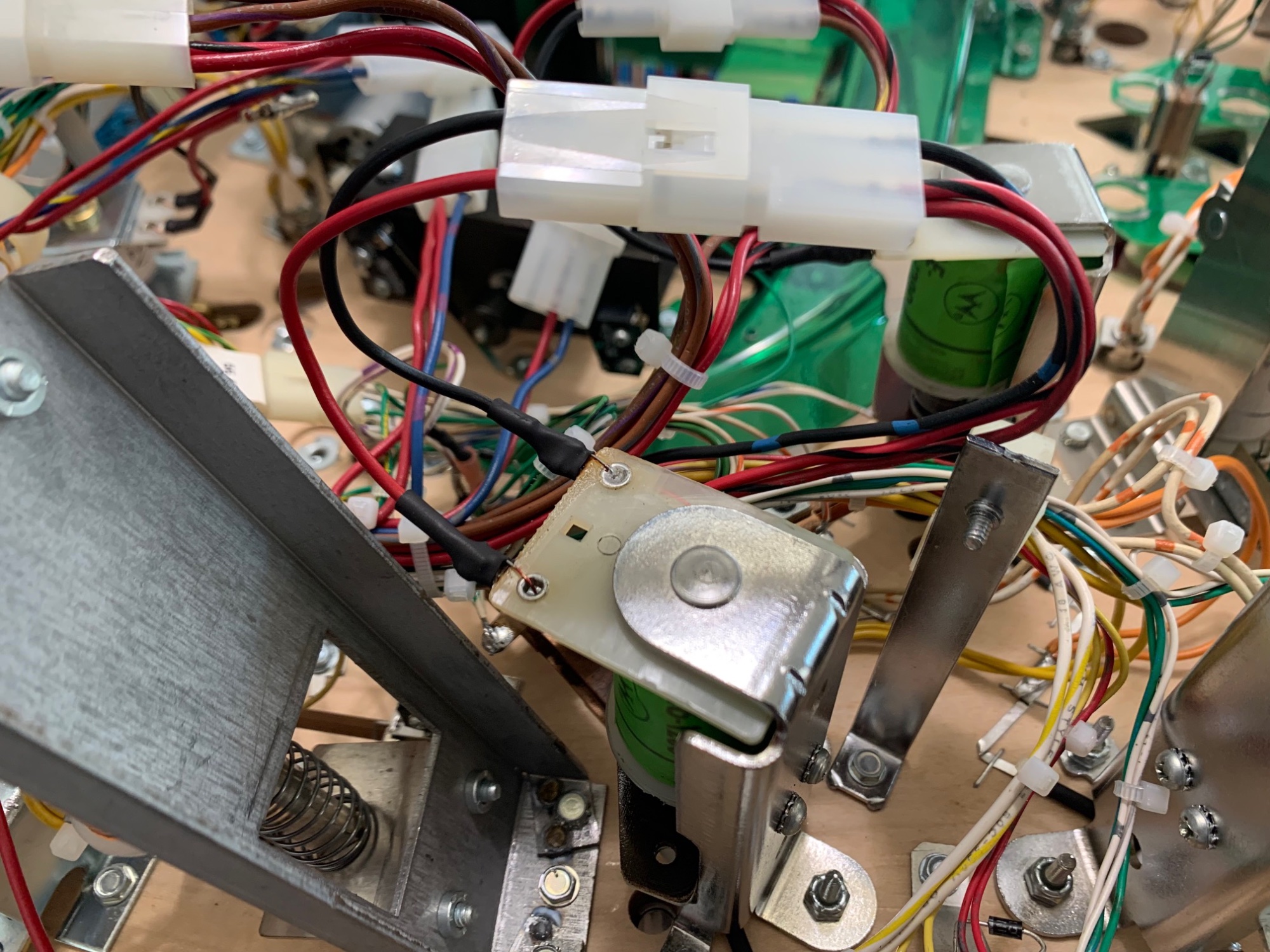

Sol 14: RIGHT JET BUMPER
+50v : Rouge-Noir
Commande : Marron-Bleu - J113-6 (Noir bleu dans mon cas)
Connecteur Molex : 2 broches
- image_228429.jpg (789.04 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:35 am
by BioStein

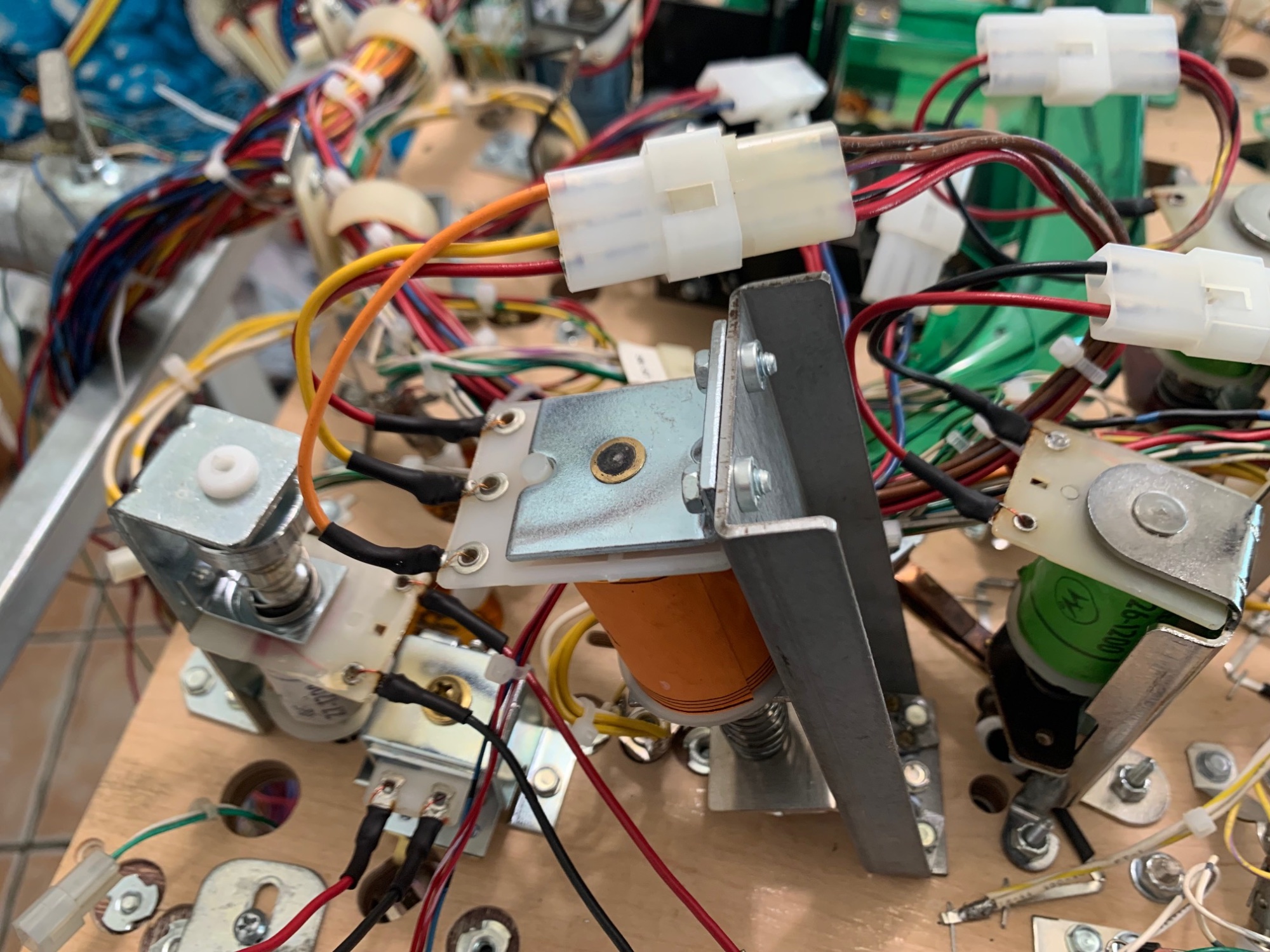

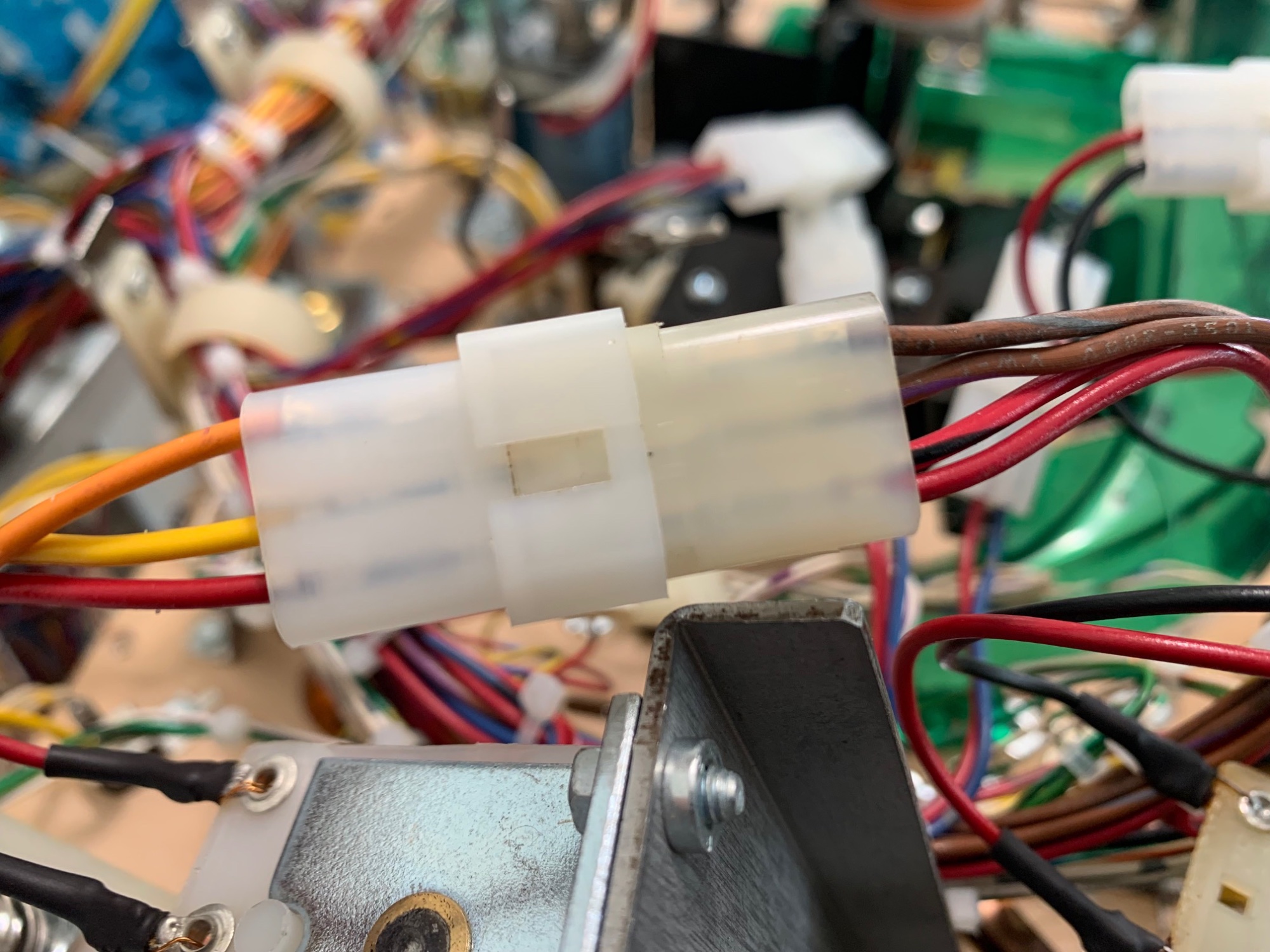

Sol 15 et Sol 16 sur la même bobine
Attention à ne pas inverser les 2 broches POWER et HOLD , car mettre la commande HOLD sur la bobine Power fera cramer le fusible dans le meilleur des cas et dans le pire des cas le transistor ou tout l'étage de commande.
Sol 15 : TOWER DIVERTER Power
Commande : Marron-Violet - J113-8 -fils jaune broche centrale.
Sol 16 : TOWER DIVERTER Power Hold
Commande : Marron-Gris - J113-9 -fils orange.
+50v : Rouge-Noir
Connecteur Molex : 3 broches
- image_228435.jpg (613.48 KiB) Viewed 12 times
- image_228434.jpg (725.41 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:35 am
by BioStein

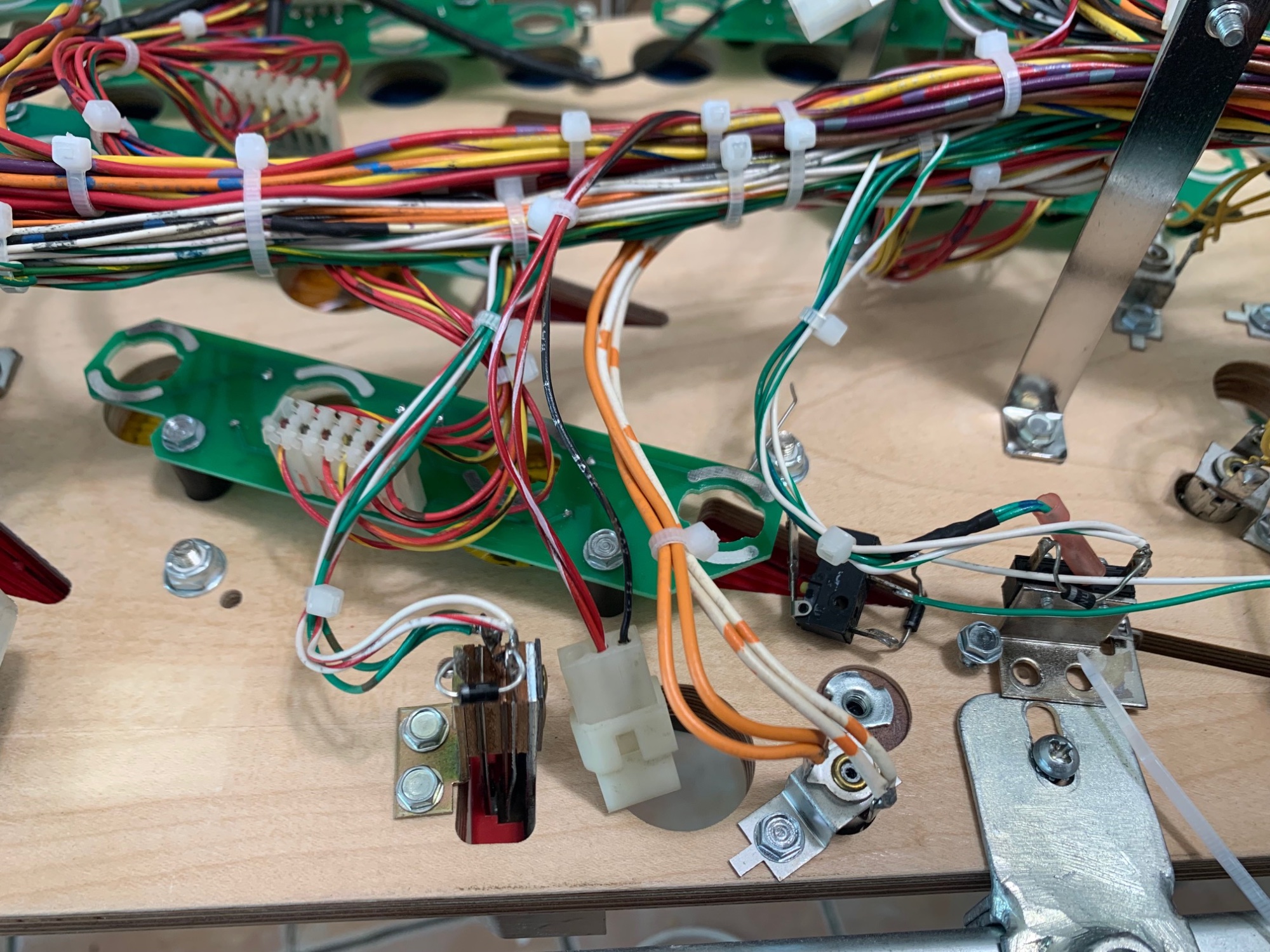

Sol 17: LEFT SIDE LOW FLASHER
+20v : Rouge-Blanc
Commande : Noir-Marron - J111-1
Connecteur Molex : 3 broches MINI FORMAT
- image_228436.jpg (853.75 KiB) Viewed 12 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:35 am
by BioStein

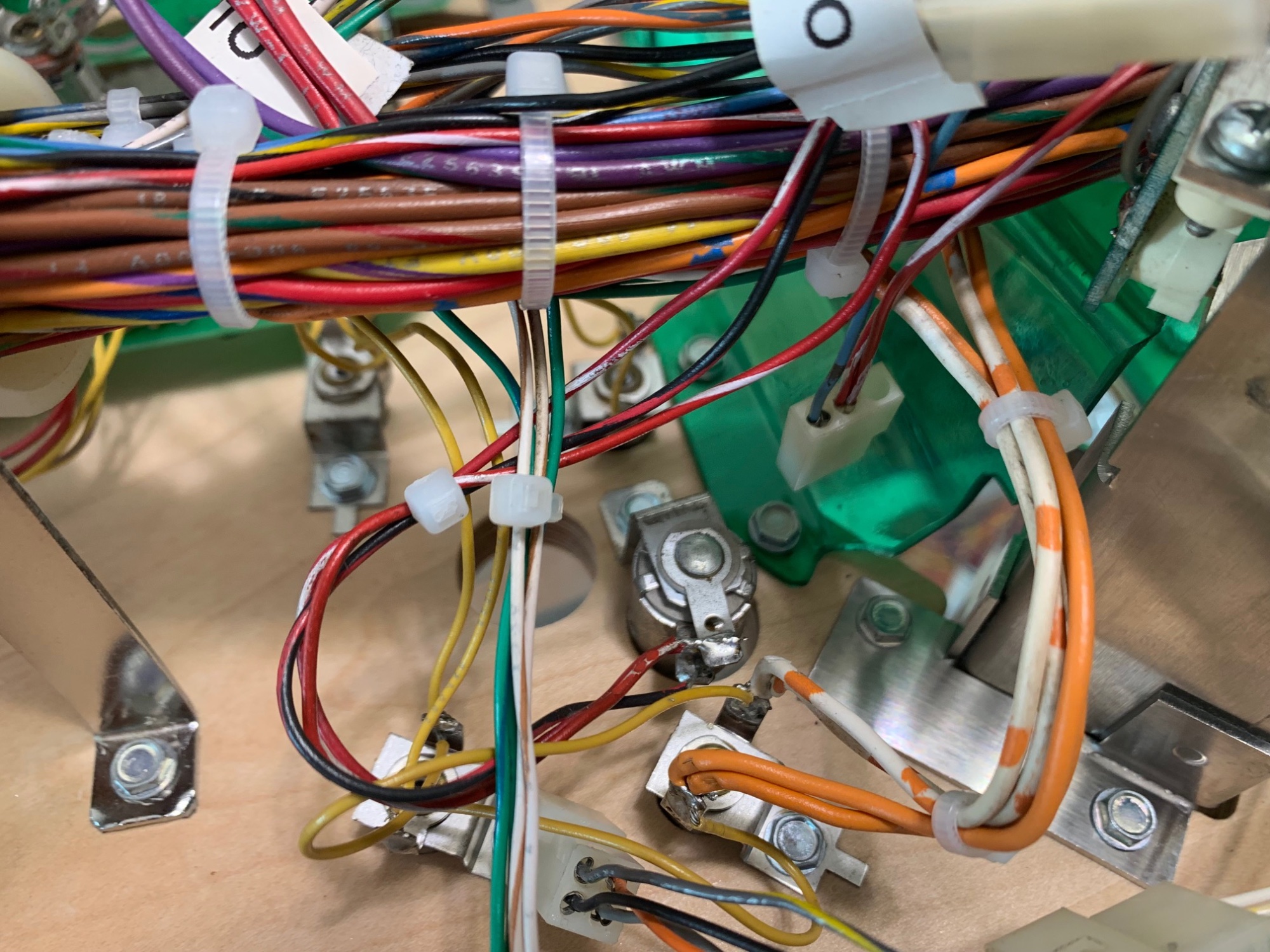

Sol 18: LEFT RAMP FLASHER
+20v : Rouge-Blanc
Commande : Noir-Rouge - J111-2
Soudure directe sur la douille
- image_228437.jpg (787.12 KiB) Viewed 12 times
