Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:35 am
by BioStein

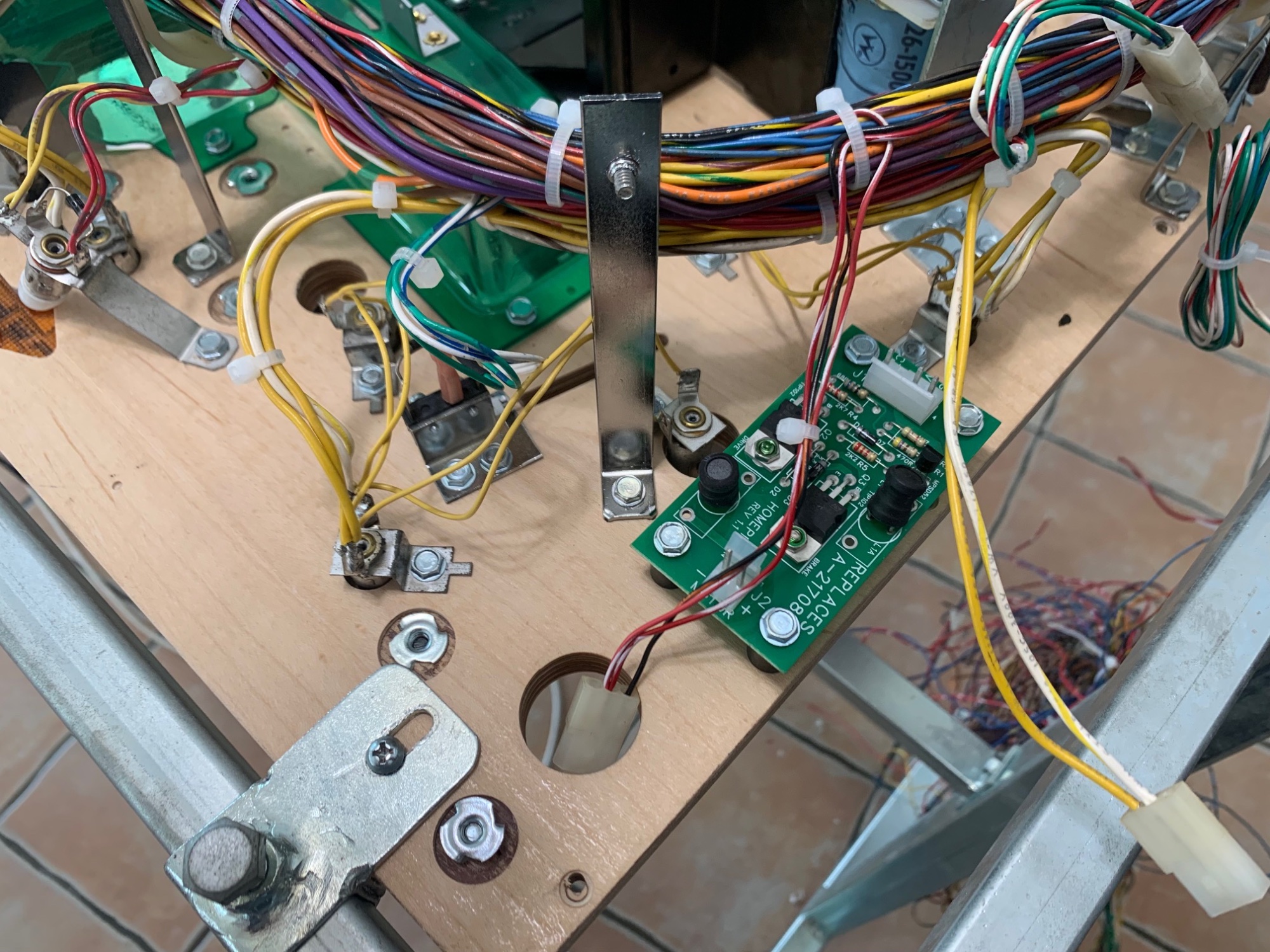

Sol 19: LEFT SIDE HIGH FLASHER
+20v : Rouge-Blanc
Commande : Noir-Orange - J111-3
Connecter Molex 3 broche MINI.
- image_228438.jpg (870.65 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:35 am
by BioStein

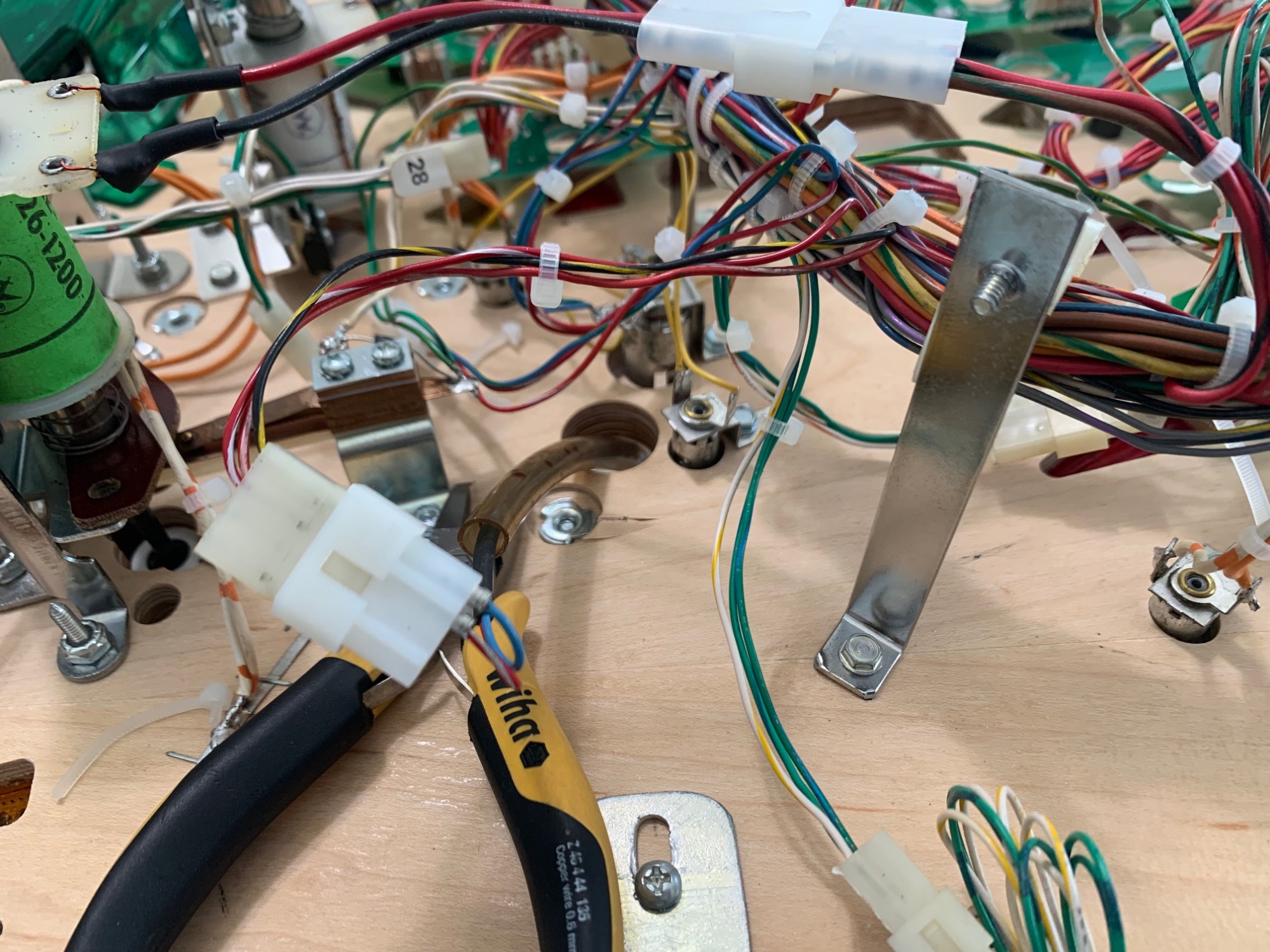

Sol 20: RIGHT SIDE HIGH FLASHER
+20v : Rouge-Blanc
Commande : Noir-Jaune - J111-4
Connecter Molex 4 broche MINI.
- image_228439.jpg (839.35 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:36 am
by BioStein

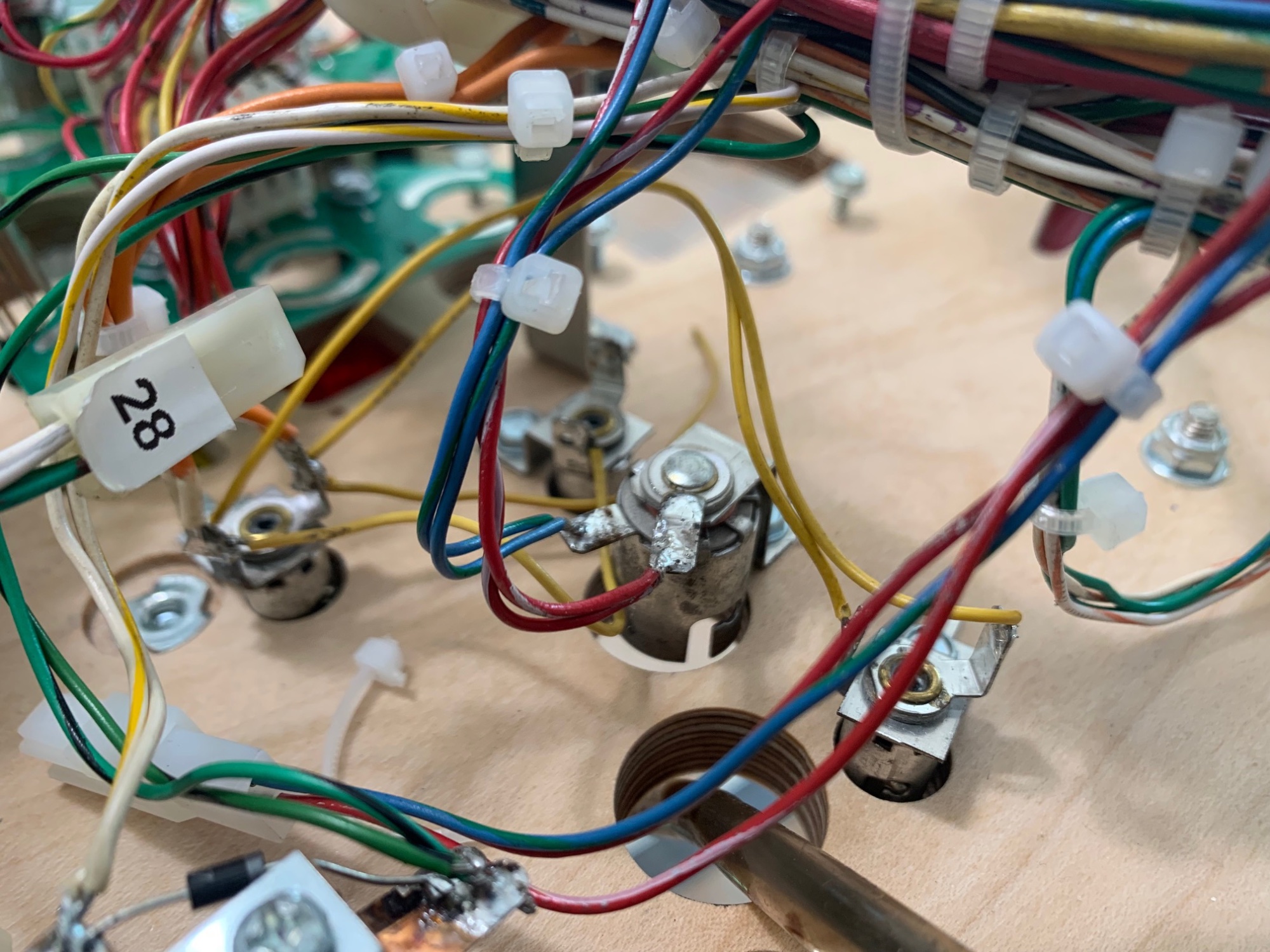

Sol 21: RIGHT RAMP FLASHER
+20v : Rouge-Blanc
Commande : Bleu-Vert - J111-5
Soudure direct sur douille.
- image_228440.jpg (692.97 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:36 am
by BioStein

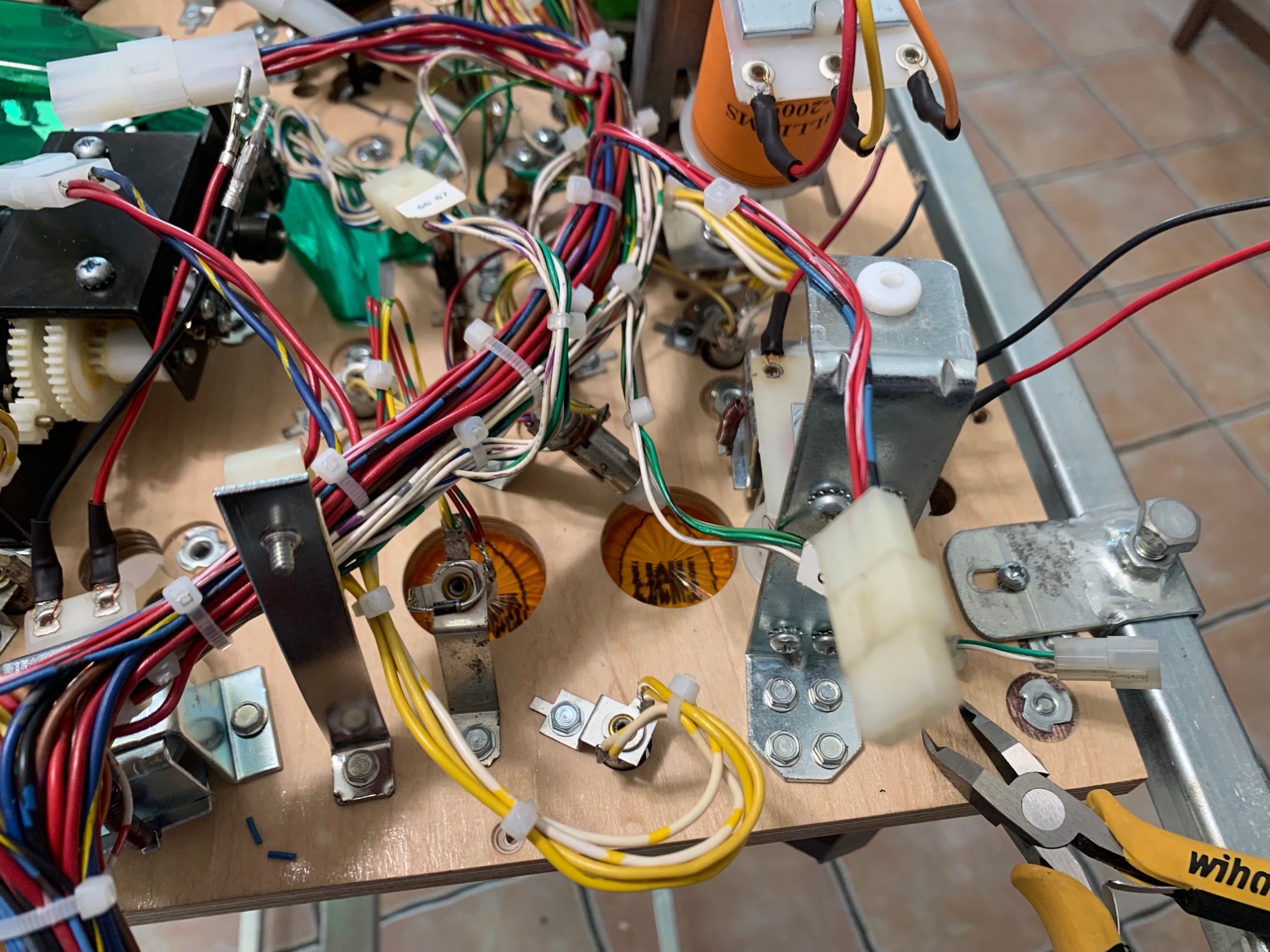

Sol 22: CASTLE RIGHT SIDE FLASHER
+20v : Rouge-Blanc
Commande : Bleu-Noir - J111-6
Il se trouve sur 2 connecteur sur le fond du plateau comme sur les Photo, un gros connecteur de 4 broches (le 2fils à coté du rouge) qui connecte aussi le Bleu-Marron et un connecteur Mini 3 broches.
- image_228452.jpg (836.77 KiB) Viewed 10 times
- image_228451.jpg (847.44 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:36 am
by BioStein

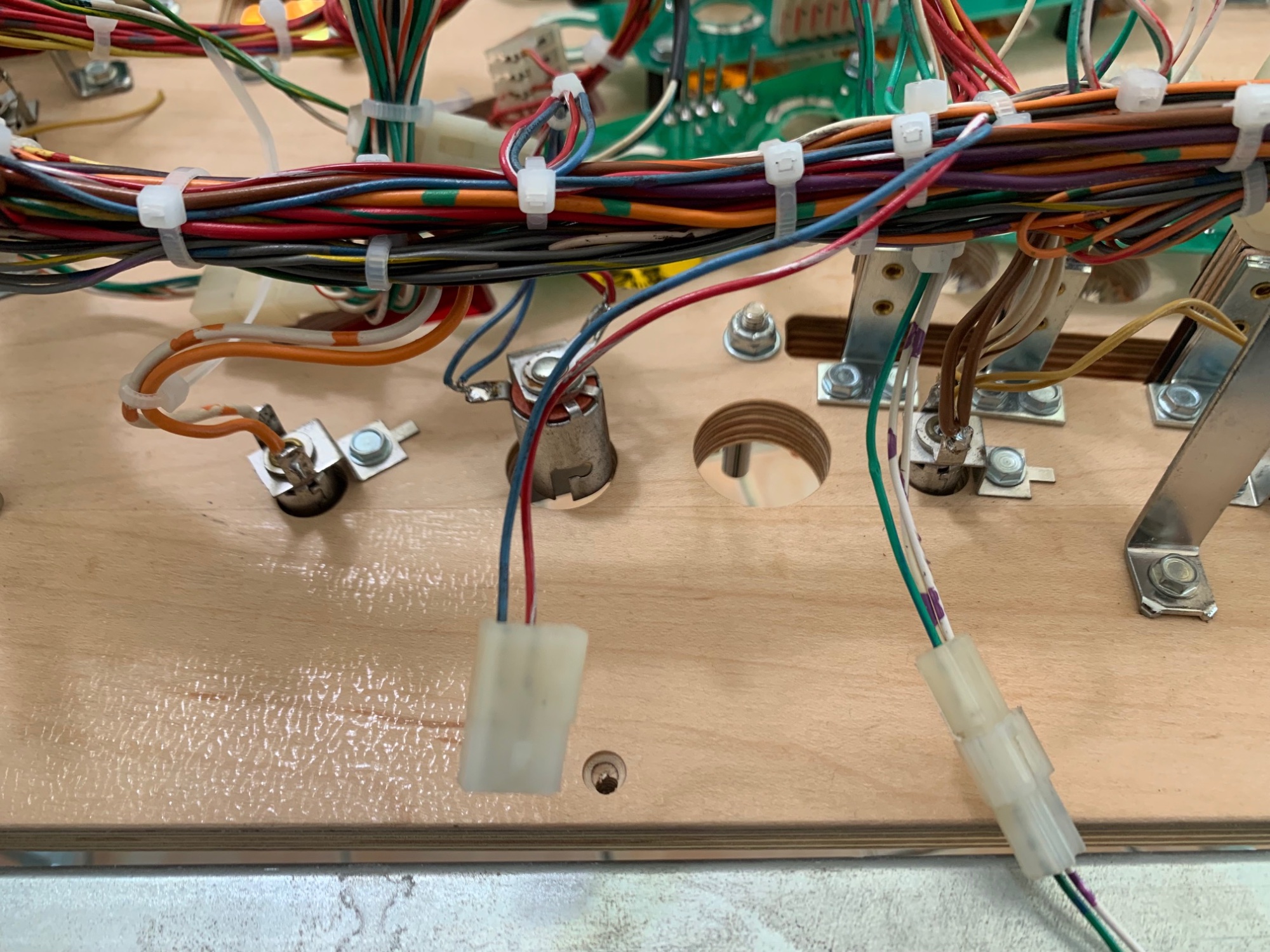

Sol 23: RIGHT SIDE LOW FLASHER
+20v : Rouge-Blanc
Commande : Bleu-Violet - J111-7
Connecteur Mini 3 broches
- image_228453.jpg (811.3 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:36 am
by BioStein

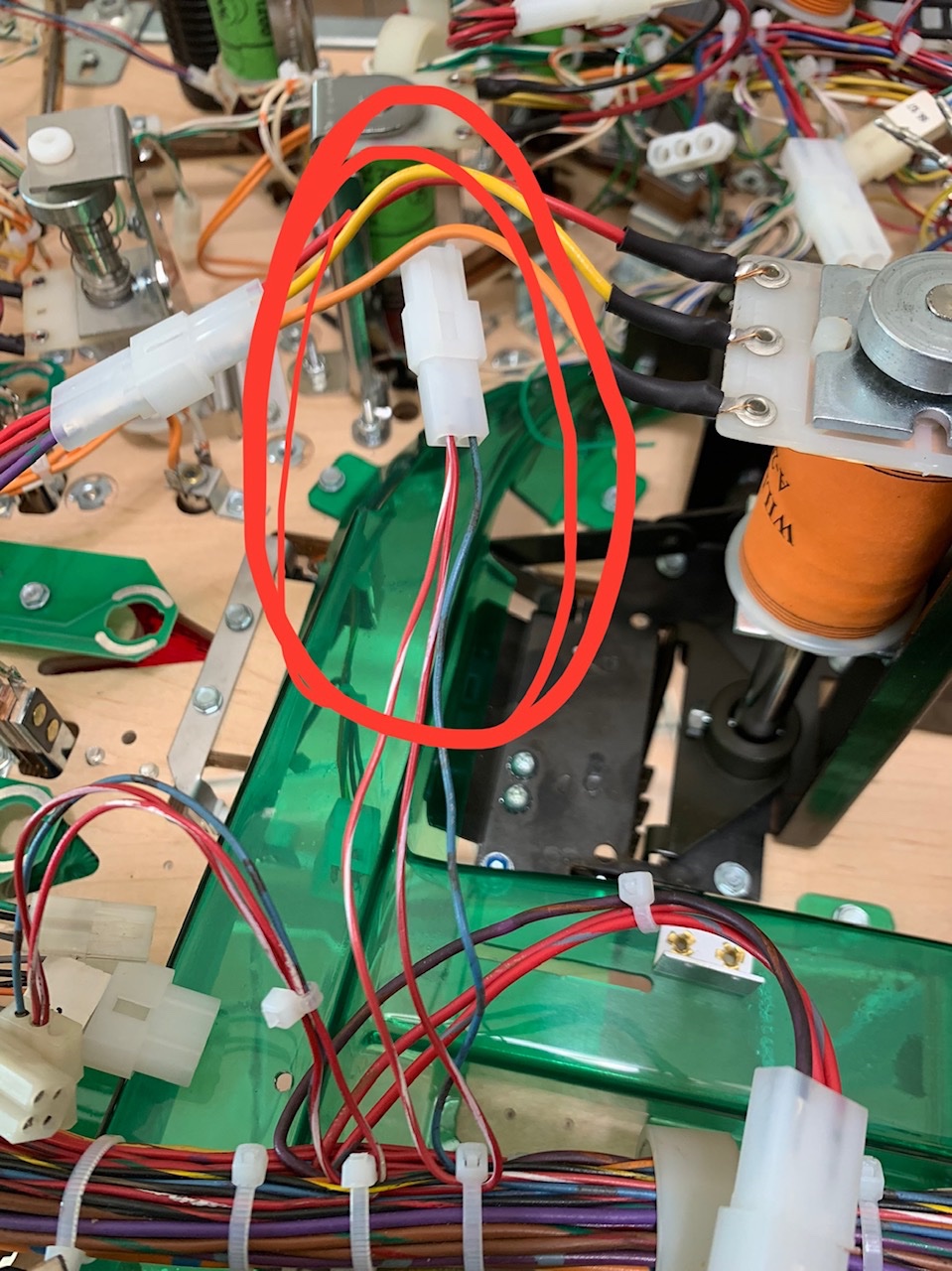

Sol 24: MOAT FLASHER
+20v : Rouge-Blanc
Commande : Bleu-Gris - J111-8
Connecteur Mini 2 broches
- image_228454.jpg (380.27 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:36 am
by BioStein

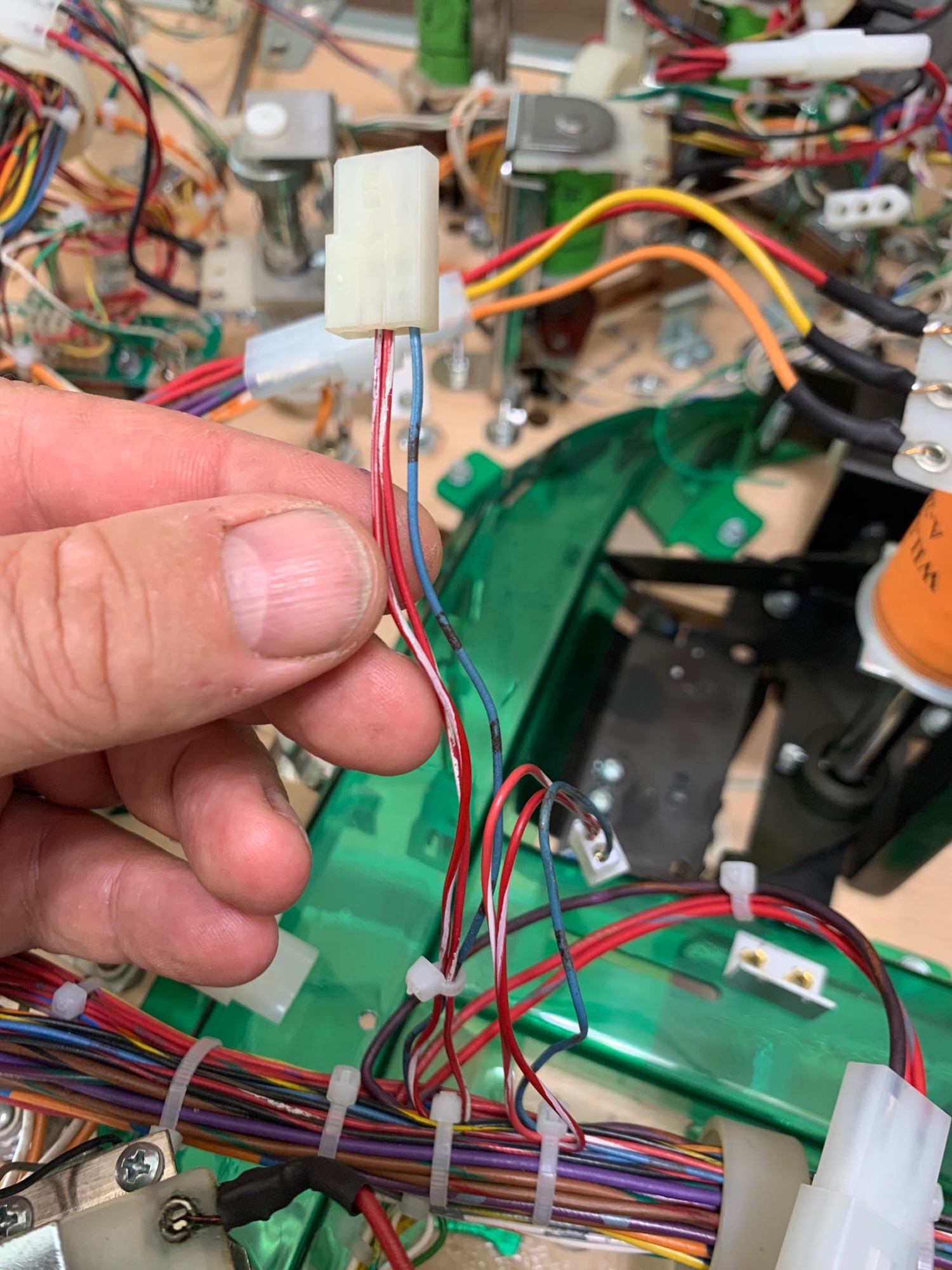

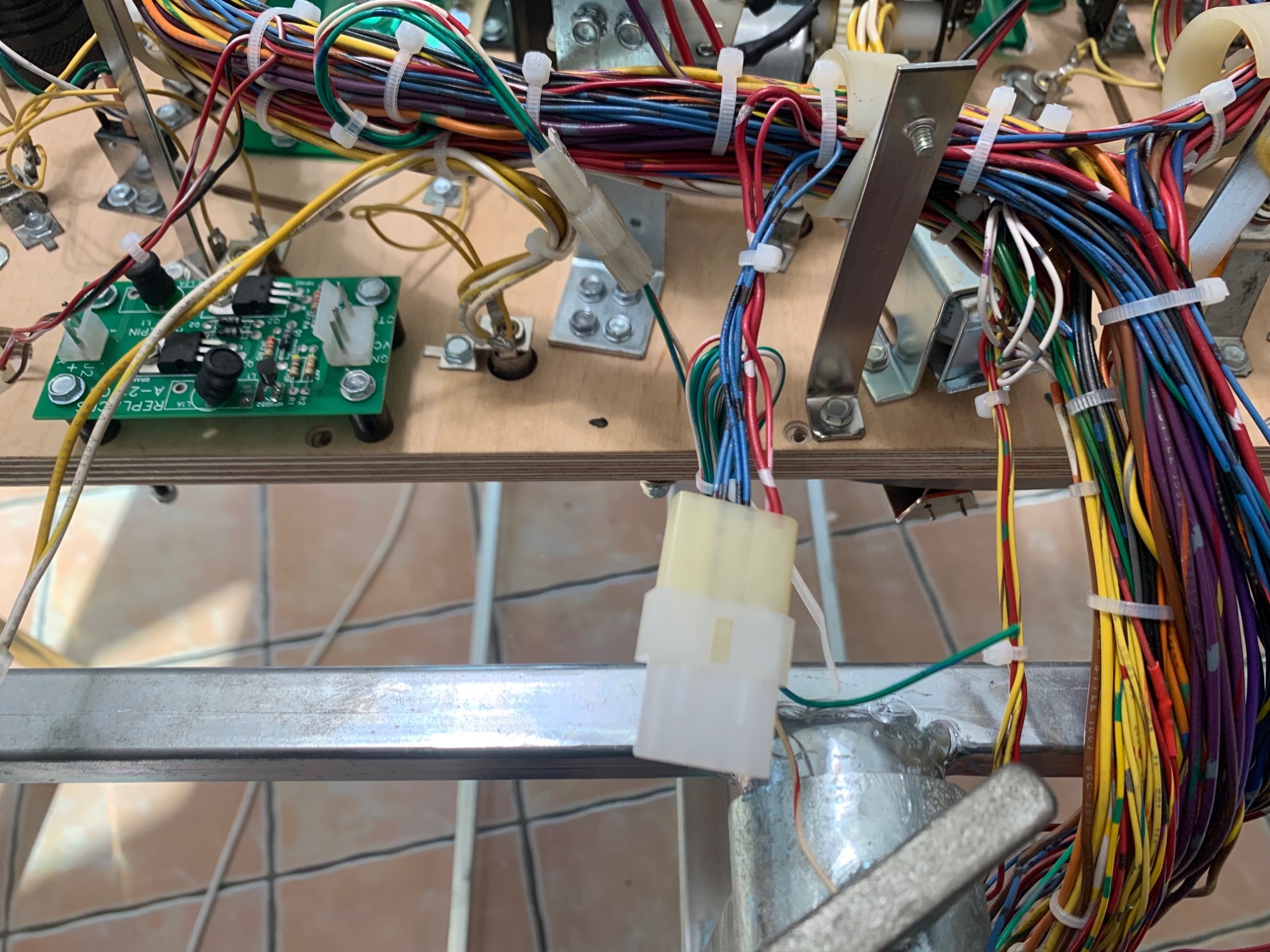

Sol 22: CASTLE LEFT SIDE FLASHER
+20v : Rouge-Blanc
Commande : Bleu-Marron - J109-1
Il se trouve sur 2 connecteurs sur le fond du plateau comme sur les Photo, un gros connecteur de 4 broches (le fils à l'oposé rouge) qui connecte aussi le Bleu-Noir et un connecteur Mini 3 broches.
- image_228456.jpg (686.72 KiB) Viewed 10 times
- image_228455.jpg (847.44 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:36 am
by BioStein

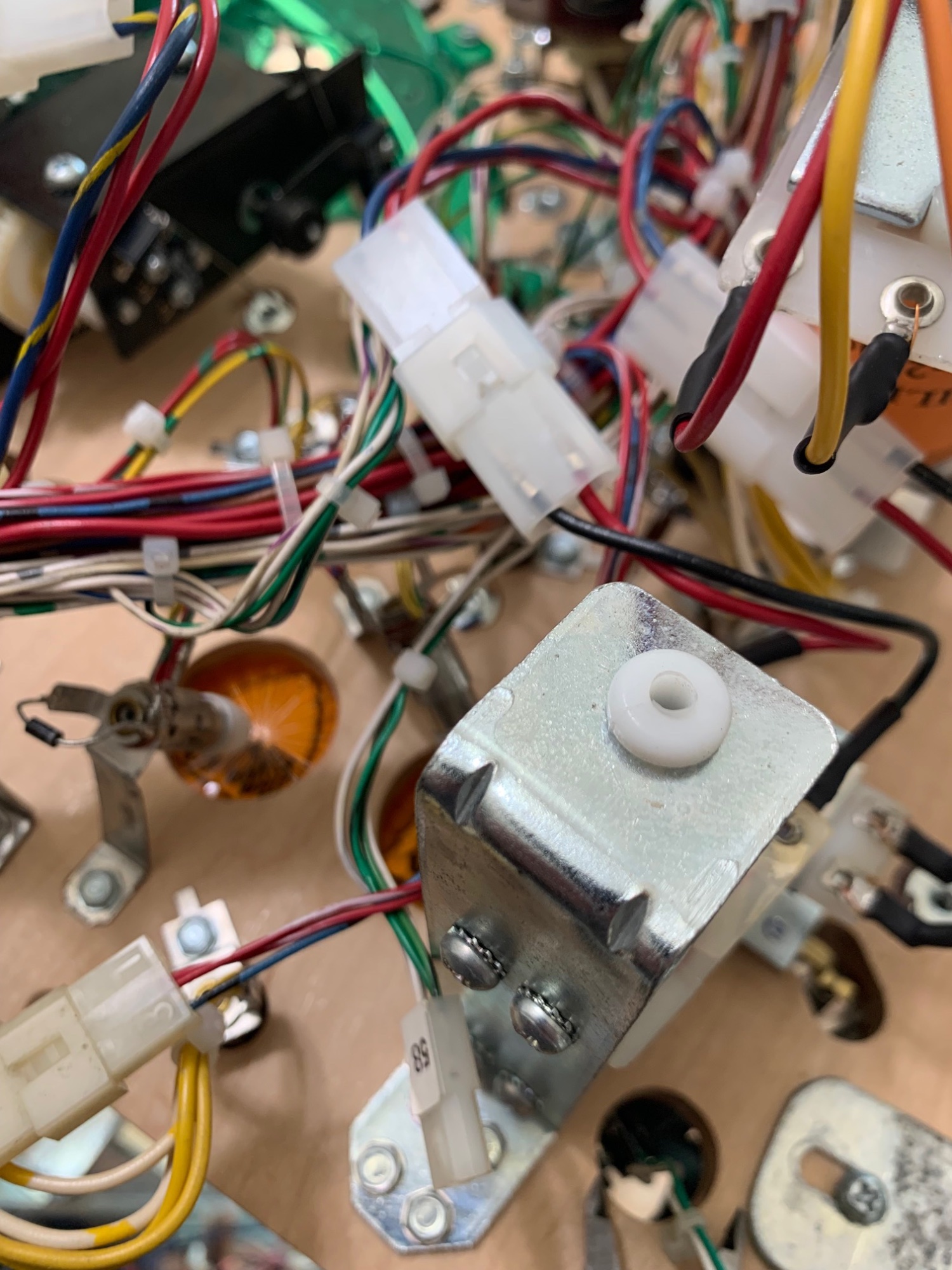

Sol 26: TOWER LOCK POST
+50v : Rouge-Orange
Commande : Bleu-Rouge - J109-2
connecteur 2 broches.
Dans mon cas les couleur ne correspondent pas, j'ai du mettre autre chose.
- image_228457.jpg (645.51 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:37 am
by BioStein

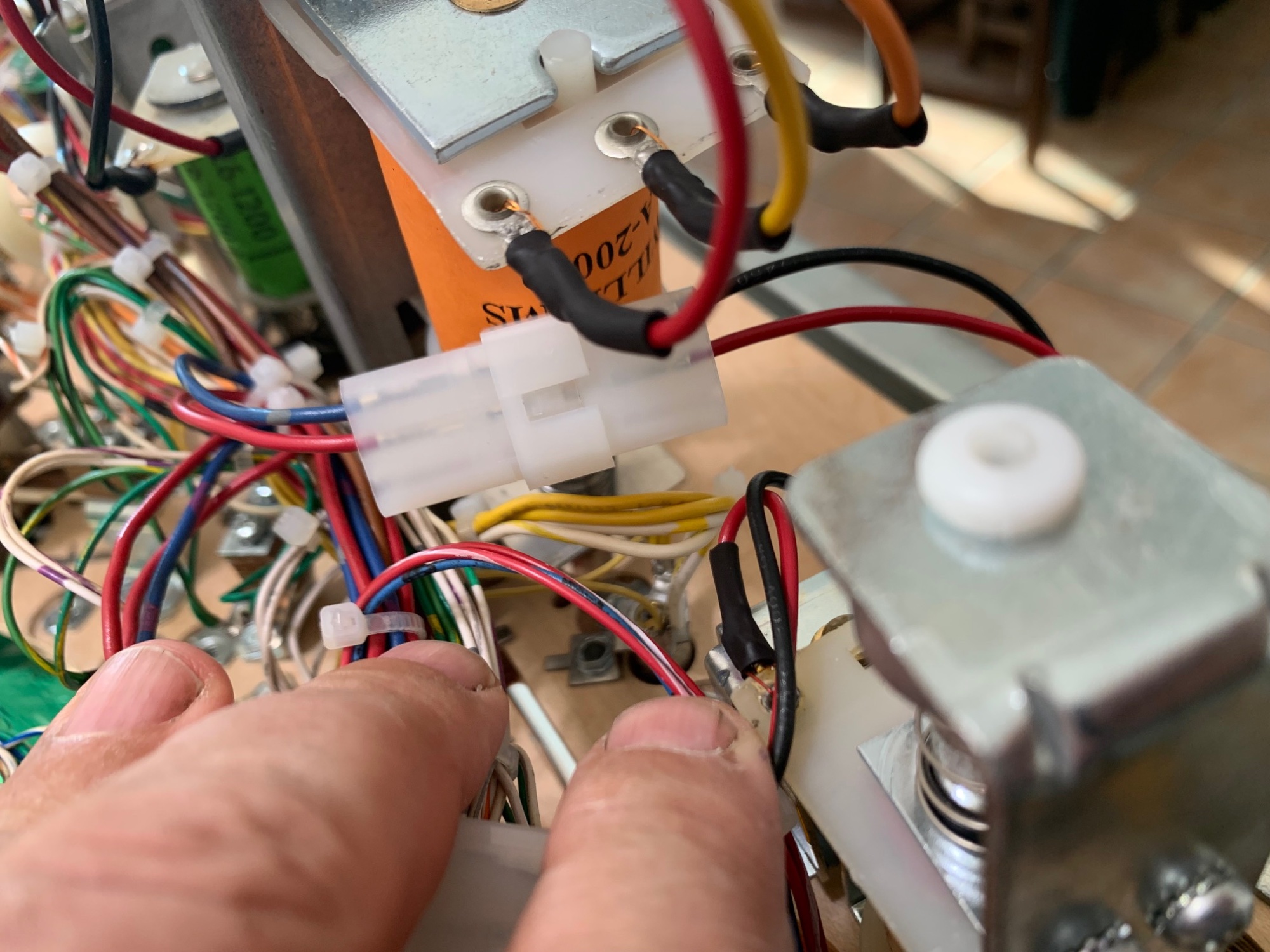

Sol 27: RIGHT GATE
+50v : Rouge-Orange
Commande : Bleu-Orange - J109-3
connecteur 3 broches.
Dans mon cas les couleur ne correspondent pas, j'ai du mettre autre chose.
- image_228459.jpg (601.19 KiB) Viewed 10 times
Re: Partie 2 : Copie Home Made
Posted: Sun Jun 28, 2026 9:37 am
by BioStein

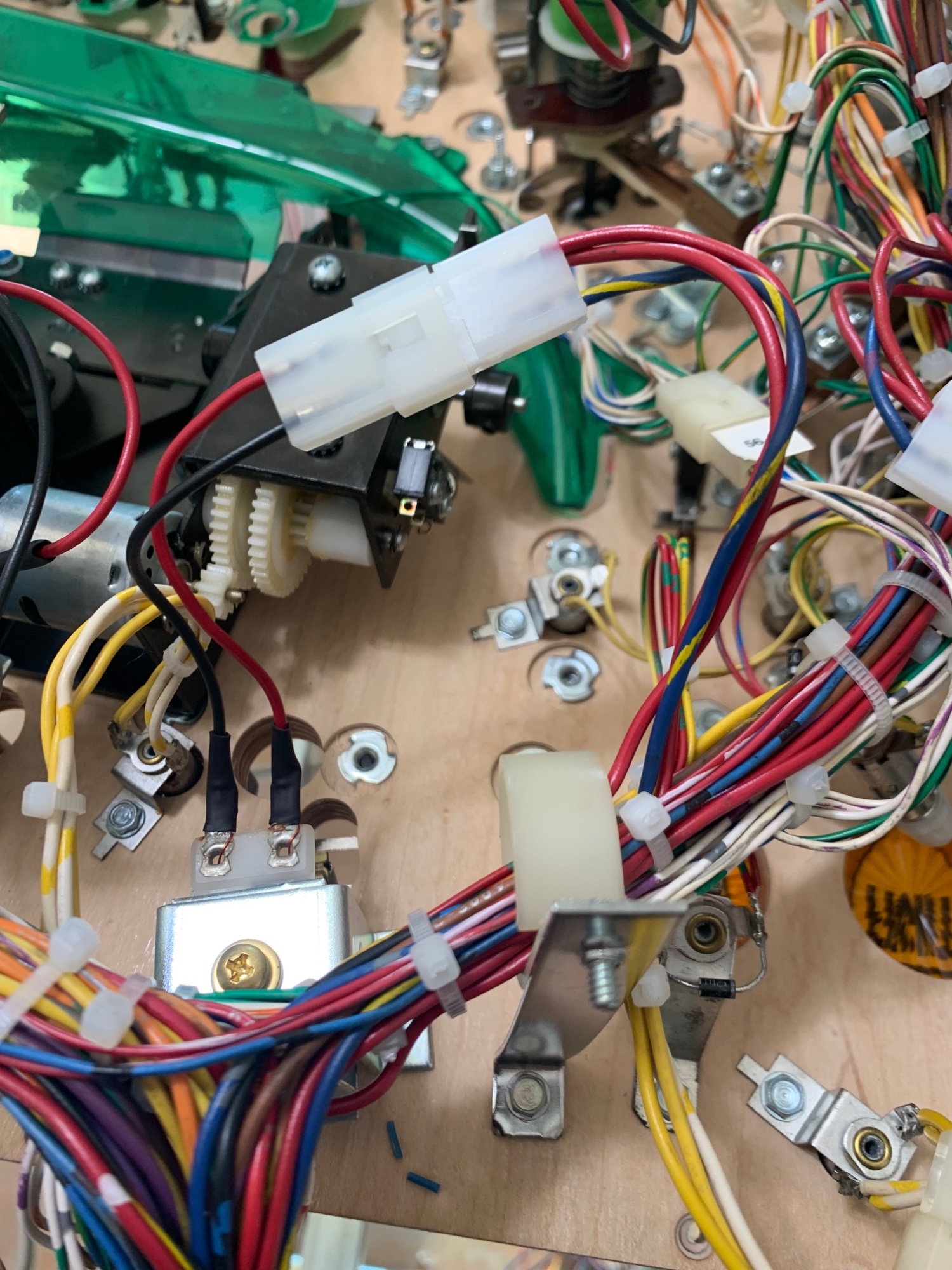

Sol 28: LEFT GATE
+50v : Rouge-Orange
Commande : Bleu-Jaune - J109-4
connecteur 2 broches.
Dans mon cas les couleur ne correspondent pas, j'ai du mettre autre chose.
- image_228460.jpg (777.34 KiB) Viewed 10 times
